Какво представлява вариаторът UDL?

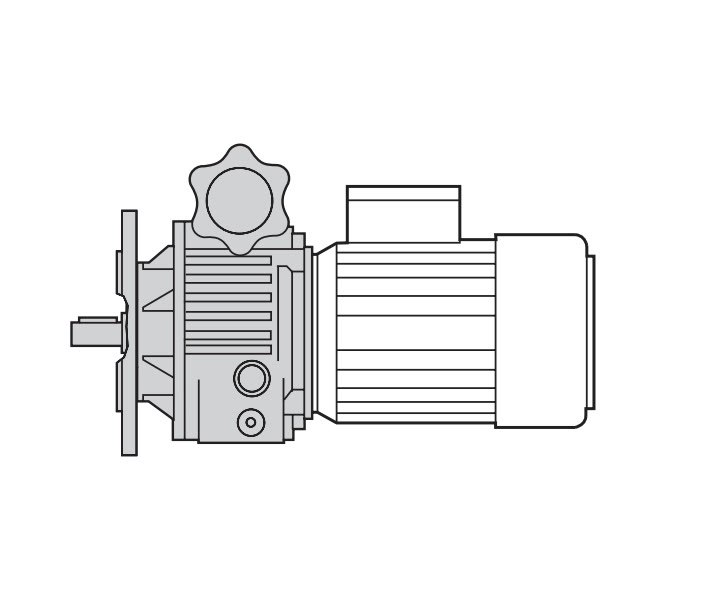

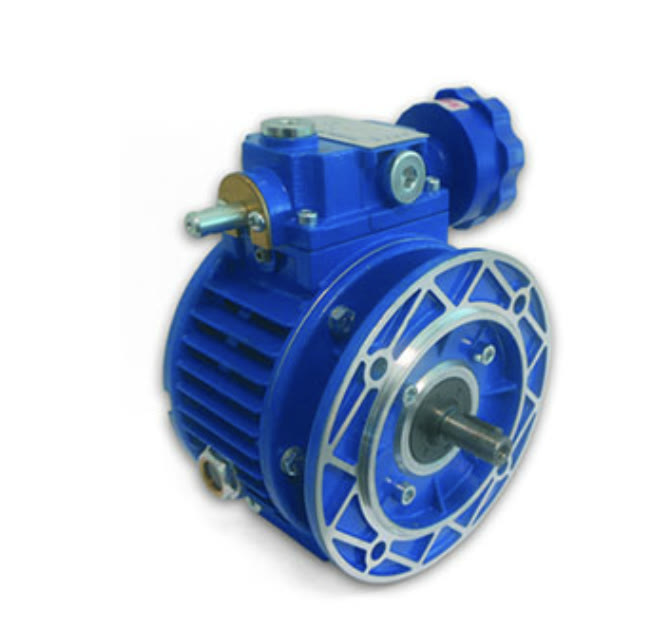

Вариаторът UDL е безстепенен механичен регулатор на скоростта, предназначен за директна фланцова връзка с трифазен асинхронен двигател по стандарт IEC. Принципът на действие е аналогичен на вариаторите на Motovario: основава се на система от планетни дискове, притиснати от тарелни пружини, които при завъртане на управляващото ръчно колело променят работния радиус и с това — предаваното предавателно число.
Вариаторите UDL са произведени в Китай и представляват по-икономично решение за по-малки мощности — от 0.18 до 1.10 kW. Регулирането се извършва с ръчно колело при работещ двигател. Изходната скорост се регулира в диапазон приблизително от 1000 до 200 мин⁻¹.
Фирма Нибора ЕООД поддържа на склад цялата гама UDL вариатори. За цена и срок на доставка се свържете с нас.
За какви задвижвания е подходящ?
Вариаторите UDL са оптимален избор при задвижвания с малка мощност, при които е необходимо плавно регулиране на скоростта по време на работа, без спиране на машината. Типични приложения: малки транспортни ленти и подаващи устройства; дозиращи и разфасовъчни машини; малки бъркалки и помпи; тестомесачки и хранително-вкусови машини; печатарски и опаковъчни машини с малка мощност; лабораторно и медицинско оборудване.
Серията UDL е особено подходяща, когато: необходимата мощност е до 1.10 kW; монтажното пространство е ограничено; цената е определящ фактор; не се изисква ATEX сертификация или специална среда.
Технически параметри по типоразмер
| Тип | P1 (kW) | Полюси | IEC двигател | n2 max (мин⁻¹) | n2 min (мин⁻¹) | T2 min (Nm) | T2 max (Nm) |
|---|---|---|---|---|---|---|---|
| UDL 002 | 0.18 | 4 | 63 B5 | 880 | 170 | 1.5 | 3 |
| UDL 005 | 0.25 | 4 | 71 B5 | 1000 | 200 | 2 | 6 |
| UDL 005 | 0.37 | 4 | 71 B5 | 1000 | 200 | 3 | 6 |
| UDL 010 | 0.55 | 4 | 80 B5 | 1000 | 200 | 4.4 | 12 |
| UDL 010 | 0.75 | 4 | 80 B5 | 1000 | 200 | 6 | 12 |
| UDL 010 | 1.10 | 4 | 90 B5 | 1000 | 200 | 8 | 12 |

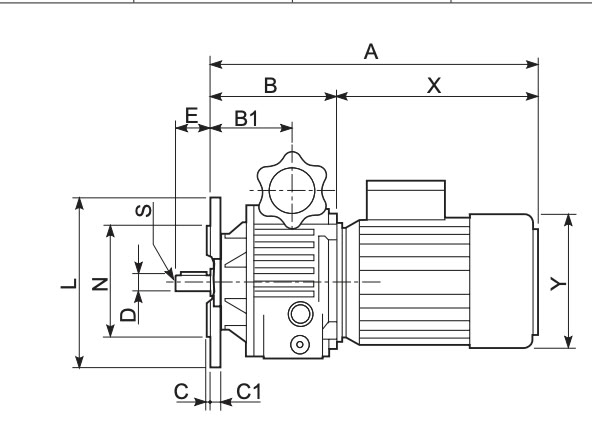

Габаритни размери (mm) и тегло
| P1 (kW) | Тип | A | B | B1 | C | C1 | D | H1 | H2 | L | M | N | Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.18 | UDL 002 | 318.5 | 111.5 | 64 | 3.5 | 6.5 | 11 | 78 | 70 | 140 | 115 | 95 | 3.3 |
| 0.18 | UDL 002 | 318.5 | 111.5 | 64 | 3.5 | 6.5 | 14 | 78 | 70 | 140 | 115 | 95 | 3.3 |
| 0.37 | UDL 005 | 333 | 108 | 71.5 | 3.5 | 8.5 | 14 | 91 | 80 | 160 | 130 | 110 | 4.6 |
| 0.37 | UDL 005 | 333 | 108 | 71.5 | 3.5 | 8.5 | 19 | 91 | 80 | 160 | 130 | 110 | 4.6 |
| 0.75 | UDL 010 | 398.5 | 143.5 | 87.5 | 3.5 | 10.5 | 19 | 107 | 100 | 200 | 165 | 130 | 7.9 |
| 0.75 | UDL 010 | 398.5 | 143.5 | 87.5 | 3.5 | 10.5 | 24 | 107 | 100 | 200 | 165 | 130 | 7.9 |
| 1.10 | UDL 010 | 398.5 | 143.5 | 87.5 | 3.5 | 10.5 | 24 | 107 | 100 | 200 | 165 | 130 | 7.9 |
Забележка: D е диаметърът на изходния вал в mm. L, M, N — размери на изходния фланец (IEC B5).
Препоръчани смазочни масла
| Тип масло | Марка |
|---|---|
| Dexron fluid II | IP |
| A.T.F. Dexron fluid DIII | SHELL |
| A.T.F. 200 RED | MOBIL |
| A.T.F. Dexron | FINA |
| BP Autran DX | BP |
| A.T.F. Dexron | ESSO |
| A.T.F. Dexron | CHEVRON |
| A.T.F. Dexron | AGIP |
Всички препоръчани масла са от тип ATF (Automatic Transmission Fluid), клас Dexron II/III. Това е идентично с препоръката за серия TXF 002–010 на Motovario — ISO VG 32 / ATF Dexron.
Каталог UDL
Изтегли PDF ↓Често задавани въпроси (FAQ)
Каква е разликата между UDL и Motovario TXF вариатор?
TXF и UDL са идентични по устройство и по размери вариатори. UDL е по-икономичен и по-евтин за малки мощности (до 1.10 kW), но е ограничен до по-малки мощности и моменти. Motovario TXF/S покрива до 9.2 kW и е по-универсален.
Може ли регулирането да се извършва при работещ двигател?
Да — регулирането на скоростта при UDL вариаторите се извършва при работещ двигател чрез завъртане на ръчното колело. Регулирането при спрян двигател е недопустимо.
Какво масло се използва в UDL вариатора?
ATF (Automatic Transmission Fluid) тип Dexron II/III. Препоръчани марки: IP Dexron II, Shell ATF Dexron DIII, Mobil ATF 200 RED, BP Autran DX, Esso ATF Dexron, Agip ATF Dexron. Това е стандартно ATF масло, широко достъпно.
Какви са изходните обороти на UDL вариаторите?
UDL 002: от 170 до 880 мин⁻¹. UDL 005 и UDL 010: от 200 до 1000 мин⁻¹. Диапазонът на регулиране е приблизително 1:5. Всички типоразмери работят с 4-полюсни двигатели (1400 мин⁻¹ при 50 Hz).
Какъв е максималният изходен момент?
UDL 002: до 3 Nm. UDL 005: до 6 Nm. UDL 010: до 12 Nm. Минималният момент (при максимална скорост) е съответно 1.5, 2–3 и 4.4–8 Nm в зависимост от мощността на двигателя.
С какви двигатели е съвместим UDL вариаторът?
UDL 002 — IEC 63 B5; UDL 005 — IEC 71 B5; UDL 010 — IEC 80 B5 (0.55/0.75 kW) или IEC 90 B5 (1.10 kW). Всички са 4-полюсни трифазни асинхронни двигатели с фланец B5.
Каква е наличността и как да направим запитване?
Вариаторите UDL на склад. За запитване: тел. 064 681 058, nibora@nibora.com, ул. Българска авиация №37, Плевен. Посочете: тип (UDL 002/005/010), мощност на двигателя, необходим диапазон на скоростта.
