Какво представляват ремъчните шайби за трапецовидни ремъци?
Ремъчната шайба е въртящ се диск с канали, проектирани да водят и задвижват трапецовидни (клинови) ремъци. Жлебовете са профилирани по стандарта ISO 4183 / DIN 2211 и съответстват на стандартните профили SPZ, SPA, SPB и SPC. Шайбата се монтира на вала директно или чрез конусна втулка, позволяваща бързо сглобяване и демонтаж без нагряване или специален инструментариум.
Нибора ЕООД предлага пълна гама ремъчни шайби от чугун Г20 (Cast Iron G20, UNI 5007) в 3 профила (SPZ, SPA, SPB), с 1 до 6 канала и делителен диаметър от 50 до 500 mm. Шайбите са в наличност или по заявка.
Ремъчни шайби тип SPC се доставят по заявка.
За какви задвижвания се използват ремъчните шайби?
Ремъчните предавки с трапецовидни ремъци и шайби са едно от най-разпространените решения за предаване на въртеливо движение в промишлеността. Използват се навсякъде, където трябва да се предаде мощност от двигател към работна машина с промяна на оборотите (редукция или увеличение) и с определено осово разстояние.
| Индустрия / Приложение | Типична употреба на ремъчни шайби |
|---|---|
| Електродвигатели | Предаване на мощност от мотор към вентилатори, помпи, компресори |
| Земеделска техника | Комбайни, сеялки, вентилатори за зърно, транспортьори |
| Дървообработване | Циркуляри, банциги, шлайф машини, фрези |
| Хранително-вкусова | Миксери, конвейери, опаковъчни машини |
| HVAC / Вентилация | Вентилатори, климатични инсталации, аспирационни системи |
| Строителна техника | Бетонобъркачки, вибратори, подемници |
| Текстилна промишленост | Предачни и тъкачни машини |
| Общо машиностроене | Всяко задвижване, изискващо промяна на обороти с ремъчна предавка |
Технически данни и серии

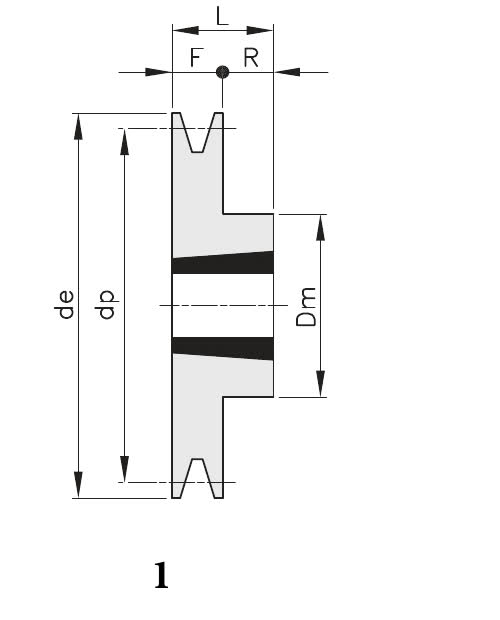

Технически характеристики
Профили на каналите — основни параметри:
| Профил | Стандарт ремък | dp min (mm) | dp max (mm) | Мощност (ориентировъчно) | Брой канали |
|---|---|---|---|---|---|
| SPZ | SPZ / Z / XPZ | 50 | 800 | до ~4 kW на канал | 1 – 8 |
| SPA | SPA / A / XPA | 63 | 1000 | до ~8 kW на канал | 1 – 6 |
| SPB | SPB / B / XPB | 100 | 1250 | до ~15 kW на канал | 1 – 10 |
| SPC | SPC / C / XPC | 200 | 1250 | до ~30 kW на канал | 3 – 10 |
Забележка: Мощностите на канал са ориентировъчни и зависят от скоростта на ремъка, дъгата на обхват и условията на работа.
Материал и покритие
| Параметър | Стойност |
|---|---|
| Материал | Сив чугун Г20 / Cast Iron G20 |
| Стандарт за материала | UNI 5007 |
| Профил на каналите | ISO 4183 / DIN 2211 |
| Монтажна система | Taper Bush (коничен втулков елемент) |
| Покритие | оксидирани |
| Балансиране | Статично балансирани |
Ремъчни шайби за конусни втулки
Изтегли PDF ↓Често задавани въпроси (FAQ)
Как да изчислим предавателното число на ремъчна предавка?
Предавателното число i = dp2 / dp1, където dp1 е делителният диаметър на задвижващата шайба (на двигателя), а dp2 — на задвижваната шайба. Изходните обороти: n2 = n1 / i. Пример: мотор 1450 мин⁻¹, dp1 = 100 mm, dp2 = 200 mm → i = 2, n2 = 725 мин⁻¹. За намаляване на обороти: dp2 > dp1. За увеличаване: dp2 < dp1.
Как се намаляват оборотите с ремъчни шайби?
Монтирайте по-малка шайба на двигателя (dp1) и по-голяма на задвижваната машина (dp2). Например: мотор 1450 мин⁻¹, dp1 = 80 mm (SPZ), dp2 = 320 mm → n2 = 1450 × 80 / 320 = 362 мин⁻¹. Типичното редукционно отношение с една ремъчна предавка е до 1:6–1:8.
Каква е разликата между SPZ, SPA, SPB и SPC профили?
Профилите се различават по размера на каналите и предаваната мощност: SPZ (най-малък) — леки задвижвания до ~4 kW/канал; SPA — средни задвижвания до ~8 kW/канал; SPB — тежки задвижвания до ~15 kW/канал; SPC (най-голям) — много тежки задвижвания до ~30 kW/канал. Всеки профил съответства на конкретен тип ремък (SPZ ремък в SPZ шайба и т.н.).
Какво е конусна втулка (Taper Bush) и как се монтира шайбата?
Taper Bush е коничен стоманен елемент, който се притяга между вала и главината на шайбата чрез болтове. Системата позволява монтаж и демонтаж без нагряване, специален пресов инструмент или повреда на вала. При поръчка се посочват: профил и dp на шайбата, броят на каналите, размерът на Taper Bush и диаметърът на вала.
Кои размери ремъчни шайби са налични в склад?
Нибора ЕООД поддържа на склад ремъчни шайби тип SPZ, SPA и SPB с работни размери от 50 до 500 мм и брой на каналите от 1-5.
Може ли да се поръча шайба с нестандартни размери или отвор?
Да — шайби с нестандартен отвор (разстъргване по размер), допълнителна обработка или специален профил се изработват по заявка. Свържете се с нашия технически отдел: nibora@nibora.com.
Как се избира правилният брой канали?
Броят канали се определя от предаваната мощност. Формулата: брой канали = P_проектна / P_на_канал, където P_на_канал зависи от профила, dp и скоростта на ремъка. При по-голям dp мощността на канал нараства. Колкото повече канали — толкова по-компактна и по-мощна предавката при еднакъв габарит.
Каква е разликата между dp (делителен диаметър) и de (външен диаметър)?
dp (pitch diameter / делителен диаметър) е диаметърът, по който се измерва скоростта на ремъка и се пресмятат оборотите. de (external diameter / външен диаметър) е действителният външен диаметър на шайбата. За профил SPZ: de = dp + 4 mm; за SPA: de = dp + 5.5 mm; за SPB: de = dp + 7 mm; за SPC: de = dp + 9.6 mm.
