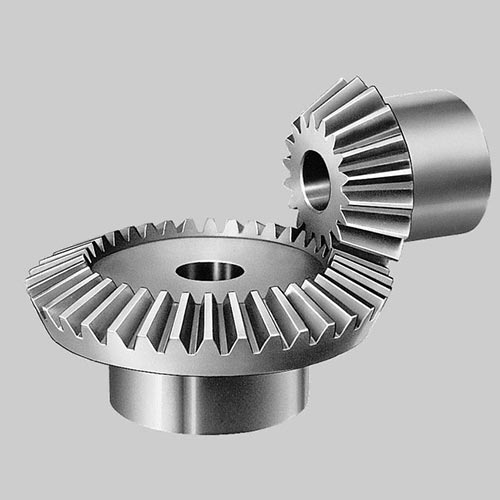

Нибора ЕООД поддържа на склад зъбни колела и рейки в 8 стандартни модула (1, 1,5, 2, 2,5, 3, 4, 5 и 6), материал C45. Изборът на модул е първата и най-важна стъпка при спецификация на зъбна предавка.
Стъпка 1 — модулът се съгласува с вече съществуващото зацепващо се колело или рейка
Ако подменяте или допълвате съществуваща предавка, модулът на новата част трябва да съвпада точно с модула на частта, с която ще се зацепва — това не подлежи на компромис. Модулът обикновено е гравиран или документиран в чертежа на машината; ако не е известен, може да се изчисли от dp = модул × Z, като се измери диаметърът на зацепване dp и се преброи броят зъби Z на съществуващото колело.
Стъпка 2 — по-голям модул означава по-едър зъб и по-висока носимоспособност
При нова конструкция изборът на модул зависи от предавания въртящ момент — по-големият модул увеличава размера на всеки зъб и следователно неговата носимоспособност, но също увеличава габаритите на колелото при същия брой зъби. Гамата на Нибора ЕООД покрива модул 1 (най-фини зъби, малки товари) до модул 6 (най-едри зъби, най-висока носимоспособност).
Стъпка 3 — брой зъби според необходимия габарит и предавателно отношение
При избран модул, броят зъби Z определя външния диаметър на колелото (в комбинация с модула) и предавателното отношение спрямо съседното колело в зацепването. Пълните таблици на всяка продуктова страница показват точните диаметри de/dp и размерите на главината за всяка комбинация модул-брой зъби, налична на склад.
Стъпка 4 — при рейки, дължината се съгласува с необходимия ход
При зъбни рейки, освен модула, се избира и номинална дължина (500, 1000 или 2000 mm) според необходимия ход на линейното задвижване — при по-дълъг ход рейки от една и съща серия могат да се монтират последователно.
Заключение
Модулът винаги е първата спецификация за уточняване — той е несъвместим между различни стойности. Свържете се с Нибора ЕООД за консултация по конкретното приложение и наличност на склад.
