Конусни зъбни колела с прави зъби — предавателни отношения 1:1 до 1:4

Кликнете за уголемяване

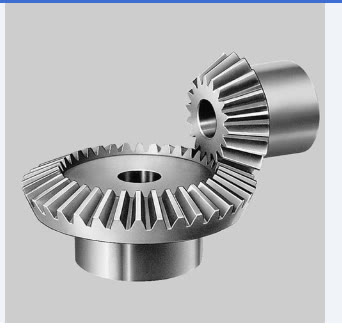

Какво представляват конусните зъбни колела

Конусните (бевелни) зъбни колела предават въртеливо движение между два вала, чиито оси се пресичат под ъгъл — при гамата на Нибора ЕООД винаги 90°. Работят по двойки, при които двете колела имат еднакъв модул, но може да имат различен брой зъби, определящ предавателното отношение между тях.

Гамата обхваща 4 предавателни отношения — 1:1 (двете колела с еднакъв брой зъби), 1:2, 1:3 и 1:4, всяко налично в модули от 1,5 до 5, материал C45, ъгъл на зацепване 20°.

Пълен каталог

Изтегли PDF ↓

Подробни таблици с размери

Виж размери — Отношение 1:1

Модул	Z	De (mm)	Dp (mm)	A (mm)	F (mm)	Dn (mm)	D1 (mm)	dm (mm)	L (mm)	Lm (mm)	Тегло (kg)
1.5	16	26.1	24.0	18	8	18	8	23.8	17	8.9	0.03
1.5	20	32.1	30.0	20	8	22	10	28.7	18	9.8	0.05
1.5	22	35.1	33.0	20	8	25	10	30.2	18	9.7	0.07
1.5	25	39.6	37.5	23	8	28	10	35.4	21	12	0.1
1.5	30	47.1	45.0	25	10	30	12	39.7	22.5	12	0.15
2	16	34.8	32.0	20	9	25	10	28.8	17	9.3	0.06
2	20	42.8	40.0	25	12	32	10	35.7	22	12	0.14
2	22	46.8	44.0	25	12	36	10	37.7	22	11.7	0.18
2	25	52.8	50.0	28	14	40	12	42.3	25	12.3	0.25
2	30	62.8	60.0	30	16	50	12	47.8	27	12.8	0.41
2.5	16	43.5	40.0	25.5	10	32	12	37.3	22	13.3	0.13
2.5	20	53.5	50.0	30.5	12	40	12	45.9	27	16	0.27
2.5	22	58.5	55.0	30.5	12	45	12	48.3	27	15.9	0.34
2.5	25	66.0	62.5	33.5	15	50	15	53.0	30	16	0.47
2.5	30	78.5	75.0	35.5	18	55	15	59.1	32	16	0.69
3	16	52.2	48.0	30	12	40	15	44.2	26	16.2	0.24
3	20	64.2	60.0	35	18	45	15	51.1	31	13.6	0.41
3	22	70.2	66.0	35	18	50	15	54.0	31	13	0.52
3	25	79.2	75.0	38	20	55	15	60.0	34	16	0.72
3	30	94.2	90.0	40	22	60	20	68.1	36	19	0.99
3.5	16	60.9	56.0	35.5	16	45	15	50.8	31	17.2	0.38
3.5	20	74.9	70.0	40.5	22	55	15	58.6	36	19	0.68
3.5	22	81.9	77.0	40.5	22	60	15	62.0	36	18	0.84
3.5	25	92.4	87.5	43.5	26	65	20	67.5	39	18	1.1
3.5	30	109.9	105.0	45.5	30	70	20	75.4	41	17	1.61
4	16	69.6	64.0	38	18	50	15	55.6	33	16.6	0.52
4	20	85.6	80.0	43	25	60	18	63.8	38	18	0.9
4	22	93.6	88.0	43	25	65	18	67.7	38	18	1.11
4	25	105.6	100.0	45	28	70	20	73.5	40	18	1.45
4	30	125.6	120.0	48	32	80	20	83.7	43	16	2.66
4.5	16	78.3	72.0	43	20	55	18	63.0	37	18.5	0.73
4.5	20	96.3	90.0	48	28	65	20	71.5	42	18	1.25
4.5	22	105.3	99.0	48	28	70	20	75.8	42	18	1.55
4.5	25	118.8	112.5	50	32	75	20	81.8	44	18	2.04
4.5	30	141.3	135.0	53	35	90	20	93.8	47	17	3.24
5	16	87.0	80.0	45.5	22	60	20	67.8	39	17.8	0.94
5	20	107.1	100.0	50.5	30	70	20	77.3	44	18.5	1.61
5	22	117.1	110.0	50.5	30	80	20	82.2	44	18.5	2.08
5	25	132.1	125.0	54.5	35	90	20	90.2	48	18.5	2.94
5	30	157.1	150.0	56.5	38	110	20	102.4	50	18	4.46

Виж размери — Отношение 1:2

Модул	Z	De (mm)	Dp (mm)	A (mm)	F (mm)	Dn (mm)	D1 (mm)	dm (mm)	L (mm)	Lm (mm)	Тегло (kg)
1.5	16	26.7	24	18.5	8	21	10	34.9	17	10.3	0.04
1.5	32	49.3	48	20	8	32	12	27.5	17.5	10	0.14
2	16	35.6	32	23	10	27	10	45.4	21	12.2	0.09
2	32	65.8	64	25	10	40	12	35.2	22	10	0.14
2.5	16	44.4	40	27.5	12	34	12	56.0	25	14.4	0.16
2.5	32	82.2	80	30	12	50	15	43.0	26.5	15	0.59
3	16	53.4	48	28	15	40	15	61.6	25	11.6	0.23
3	32	98.7	96	35	15	60	15	50.4	30.5	15	1.05
3.5	16	62.3	56	33.5	18	48	15	72.3	30.5	14.4	0.4
3.5	32	115.1	112	40	18	70	20	57.7	35	19	1.57
4	16	71.1	64	36	20	50	20	80.8	32	13.4	0.49
4	32	131.6	128	45	20	80	20	65.5	39.5	23	2.29
4.5	16	80.1	72	39.5	22	60	20	90.4	35	15.4	0.75
4.5	32	148.0	144	50	22	80	20	73.2	43.5	24	2.99
5	16	88.9	80	50	25	60	20	106.1	45	21.1	1.07
5	32	164.5	160	55	25	85	20	80.6	48	27	3.95

Виж размери — Отношение 1:3

Модул	Z	De (mm)	Dp (mm)	A (mm)	F (mm)	Dn (mm)	D1 (mm)	dm (mm)	L (mm)	Lm (mm)	Тегло (kg)
1.5	16	26.9	24	22	12	20	10	46.3	21	9.7	0.04
1.5	48	72.9	72	22	12	42	15	29.2	19	12	0.31
2	16	35.8	32	25.5	15	25	12	58.9	24	9.4	0.08
2	48	97.3	96	26	15	50	15	35.9	22	13	0.67
2.5	16	44.7	40	28	18	33	14	70.4	26	9.2	0.15
2.5	48	121.6	120	32	18	60	20	44.6	27	16	1.22
3	16	53.7	48	30	18	42	15	84.2	28	11.2	0.27
3	48	145.9	144	38	18	65	20	54.1	32	19	2.01
3.5	16	62.6	56	36.5	22	48	15	98.8	34	13.4	0.45
3.5	48	170.2	168	44	22	75	20	62.5	37	23	3.08
4	16	71.6	64	42	25	55	20	113.3	39	15.7	0.67
4	48	194.5	192	50	25	85	20	71.2	42	27	4.4
4.5	16	80.6	72	53	28	60	20	133.4	50	23.4	1.05
4.5	48	218.8	216	58	28	90	20	81.9	49	27	7.23
5	16	89.5	80	60	35	60	20	145.7	57	22.5	1.38
5	48	243.1	240	65	35	100	20	90.5	55	35	8.72

Виж размери — Отношение 1:4

Модул	Z	De (mm)	Dp (mm)	A (mm)	F (mm)	Dn (mm)	D1 (mm)	dm (mm)	L (mm)	Lm (mm)	Тегло (kg)
1.5	16	26.9	24	25	12	18	10	61.1	24	12.2	0.04
1.5	64	96.7	96	25	12	60	15	33	22	13	0.75
2	16	35.9	32	24	15	25	12	73.1	23	8.5	0.08
2	64	129.0	128	28	15	70	20	38.9	24	14	1.35
2.5	16	44.9	40	30.5	18	34	15	92.6	29	11.7	0.18
2.5	64	161.2	160	35	18	80	20	48.8	30	16	2.7
3	16	53.8	48	32	20	40	15	108.0	30	11.1	0.29
3	64	193.5	192	42	20	90	20	58.8	36	22	4.12
3.5	16	62.8	56	40	25	45	15	127.1	38	14	0.48
3.5	64	225.7	224	50	25	100	20	69.3	43	22	7.53
4	16	71.7	64	50	30	50	20	148.2	48	18.5	0.75
4	64	257.9	256	60	30	110	20	81.8	52	30	10.66
4.5	16	80.7	72	55	32	60	20	167.1	53	21.6	1.12
4.5	64	290.1	288	65	32	120	20	89.8	57	35	13.8
5	16	89.7	80	60	35	65	20	185.1	58	23.2	1.54
5	64	322.4	320	70	35	120	20	97.7	61	42	15.6

Често задавани въпроси

Как да избера предавателно отношение?

Предавателното отношение (1:1, 1:2, 1:3 или 1:4) определя съотношението на оборотите между задвижващия и задвижвания вал. При отношение 1:1 двете колела са идентични по брой зъби; при 1:2, 1:3 и 1:4 задвижваното колело има съответно 2, 3 или 4 пъти повече зъби от задвижващото — вижте колоната "Зъби" за всяка двойка в пълната таблица.

Задължително ли е двете колела от една двойка да имат еднакъв модул?

Да — за да се зацепят правилно, двете конусни колела в едно предаване трябва да имат еднакъв модул и ъгъл на зацепване (20° при цялата гама на Нибора ЕООД), както и оси, пресичащи се точно под предвидения ъгъл (90°).

Каква е цената на конусните зъбни колела?

Свържете се с Нибора ЕООД за оферта според избраното отношение, модул и брой зъби.
