Общ преглед
01
Какво представляват веригите с кухи оси
Веригите с кухи нитове (hollow pin chains) са ролкови вериги по стандарт DIN 8187/ISO 606, при които съединителните оси (нитове) са кухи. Кухата ос позволява директно монтиране на планки, водачи или други елементи през отвора на нита, без допълнителна обработка на веригата.
2
Размери
02

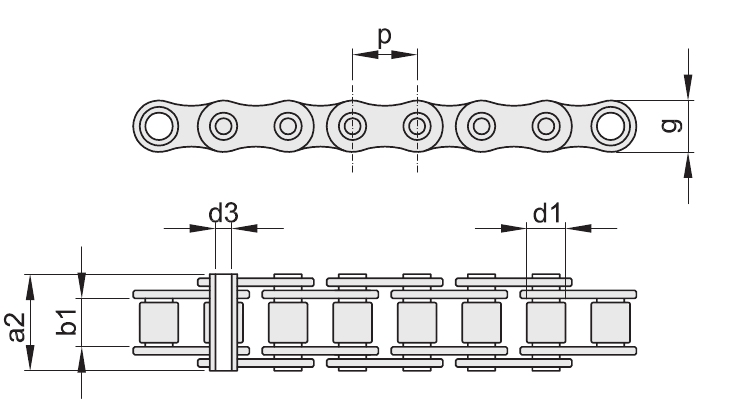

Технически размери
| ISO | p (mm) | p (inch) | b1 min. (mm) | d3 (mm) | d1 max. (mm) | a2 max. (mm) | g max. (mm) | Скъсване мин. (kN) | Скъсване средно (kN) | Тегло (kg/m) |
|---|---|---|---|---|---|---|---|---|---|---|
| 08B-1 | 12,7 | 1/2" | 7,75 | 4,50 | 8,51 | 17,0 | 11,6 | 10,8 | 17,4 | 0,58 |
| 10B-1 | 15,875 | 5/8" | 9,65 | 5,18 | 10,16 | 19,6 | 14,5 | 14,7 | 19,7 | 0,77 |
| 12B-1 | 19,05 | 3/4" | 11,68 | 5,85 | 12,07 | 22,7 | 15,9 | 16,7 | 23,3 | 0,98 |
| 16B-1 | 25,4 | 1" | 17,02 | 8,33 | 15,88 | 36,1 | 20,5 | 32,7 | 41,0 | 2,21 |
Характеристики
Изтегли PDF ↓Често задавани въпроси
С какво се различава веригата с кухи оси от стандартната ролкова верига?
Основната разлика е кухата ос (нит) — позволява директен монтаж на планки или водачи през отвора, без да се налага пробиване или допълнителна обработка.
Какви размери предлага Нибора ЕООД?
4 размера — 08B-1, 10B-1, 12B-1 и 16B-1, по стандарт DIN 8187/ISO 606.
Каква е цената на веригите с кухи оси?
Свържете се с Нибора ЕООД за оферта според избрания размер.
