Prezentare generală
Ce sunt bucșele conice
Bucșele conice sunt elemente standardizate, testate în milioane de aplicații în toate domeniile industriei, oferind o modalitate ieftină, ușoară și rapidă de montare și demontare a roților de lanț, roților dințate, roților de curea și cuplajelor pe arbori cu dimensiuni standard.
Construcția specifică a bucșelor conice asigură o strângere sigură între bucșă și arbore, precum și între suprafețele conice ale bucșei și butuc, iar șuruburile de înaltă rezistență asigură suplimentar îmbinarea împotriva rotirii. Acest lucru permite transmiterea unor cupluri ridicate la acționare bidirecțională, fără riscul de uzură prin frecare (fretting), specific îmbinării standard cu pană.
Serii și dimensiuni

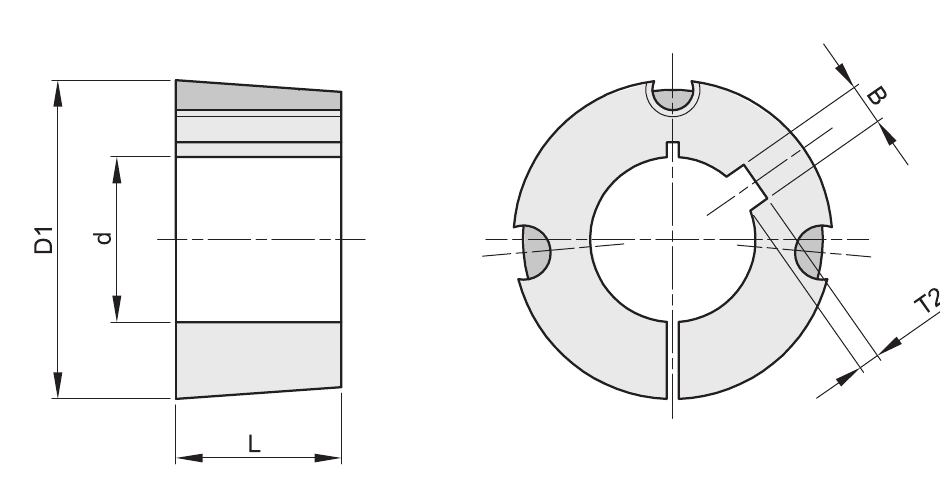

Serii și dimensiuni principale
| Serie | Ø exterior D1 (mm) | Lungime L (mm) | Șurub BSW | Cuplu de strângere (Nm) | Alezaj Ø (mm) | Greutate (kg) |
|---|---|---|---|---|---|---|
| 1008 | 35 | 22,3 | 1/4" | 5,6 | 11–25 | 0,07–0,13 |
| 1108 | 38 | 22,3 | 1/4" | 5,6 | 11–28 | 0,07–0,16 |
| 1210 | 47 | 25,4 | 3/8" | 20 | 11–32 | 0,15–0,28 |
| 1215 | 47 | 38,1 | 3/8" | 20 | 14–32 | 0,20–0,38 |
| 1610 | 57 | 25,4 | 3/8" | 20 | 12–42 | 0,19–0,41 |
| 1615 | 57 | 38,1 | 3/8" | 20 | 14–42 | 0,26–0,58 |
| 2012 | 70 | 31,8 | 7/16" | 31 | 15–50 | 0,37–0,78 |
| 2517 | 85 | 44,5 | 1/2" | 48 | 19–65 | 0,65–1,62 |
| 3020 | 108 | 50,8 | 5/8" | 90 | 25–75 | 1,49–2,91 |
| 3030 | 108 | 76,2 | 5/8" | 90 | 35–75 | 2,03–3,95 |
| 3525 | 127 | 64,9 | 1/2" | 112 | 35–90 | 2,47–4,91 |
| 3535 | 127 | 88,9 | 1/2" | 112 | 35–90 | 3,21–6,70 |
| 4040 | 146 | 101,8 | 5/8" | 170 | 45–100 | 5,27–9,86 |
| 4545 | 162 | 114,3 | 3/4" | 192 | 55–110 | 7,37–13,15 |
| 5050 | 178 | 127 | 7/8" | 271 | 70–125 | 9,05–16,70 |
Șuruburi
Șuruburi pentru bucșe conice
| Serie | Tip cap | Șurub BSW | Cuplu de strângere (Nm) | Greutate șurub (kg) |
|---|---|---|---|---|
| 1008 | Hexagon interior (ascuns) | 1/4" | 5,6 | 0,002 |
| 1108 | Hexagon interior (ascuns) | 1/4" | 5,6 | 0,002 |
| 1210 | Hexagon interior (ascuns) | 3/8" | 20 | 0,005 |
| 1215 | Hexagon interior (ascuns) | 3/8" | 20 | 0,005 |
| 1610 | Hexagon interior (ascuns) | 3/8" | 20 | 0,005 |
| 1615 | Hexagon interior (ascuns) | 3/8" | 20 | 0,005 |
| 2012 | Hexagon interior (ascuns) | 7/16" | 31 | 0,012 |
| 2517 | Hexagon interior (ascuns) | 1/2" | 48 | 0,017 |
| 3020 | Hexagon interior (ascuns) | 5/8" | 90 | 0,032 |
| 3030 | Hexagon interior (ascuns) | 5/8" | 90 | 0,032 |
| 3525 | Hexagon interior (cap) | 1/2" | 112 | 0,050 |
| 3535 | Hexagon interior (cap) | 1/2" | 112 | 0,050 |
| 4040 | Hexagon interior (cap) | 5/8" | 170 | 0,090 |
| 4545 | Hexagon interior (cap) | 3/4" | 192 | 0,146 |
| 5050 | Hexagon interior (cap) | 7/8" | 271 | 0,228 |
Specificații
Descarcă PDF ↓Căutare dimensiuni după serie sau alezaj
| Serie | Alezaj d (mm) | Pană B (mm) | Adâncime pană T2 (mm) | Greutate (kg) |
|---|
Nicio dimensiune de bucșă conică găsită — contactați-ne pentru o configurație personalizată.
Întrebări frecvente
La ce sunt folosite bucșele conice?
Bucșele conice sunt folosite pentru montarea și demontarea roților de lanț, roților dințate, roților de curea și cuplajelor pe arbore — fără a fi necesară o îmbinare cu pană. Acestea asigură o strângere sigură între arbore și butuc și transmit cupluri ridicate la acționare bidirecțională, fără riscul de uzură prin frecare.
Ce dimensiuni de alezaj oferă Nibora?
Nibora oferă bucșe conice în 15 serii (de la 1008 la 5050) cu un interval de alezaj de la Ø11 mm la Ø125 mm — consultați tabelul de mai sus sau filtrul pentru lista completă de alezaje pe serie.
Care este diferența dintre seriile de bucșe conice?
Seriile diferă prin diametrul exterior (D1), lungime (L) și intervalul de alezaj acceptat — seriile mai mari (ex. 5050) acceptă un alezaj mai mare și un cuplu de strângere mai ridicat (până la 271 Nm), în timp ce seriile mai mici (ex. 1008) sunt potrivite pentru arbori mai subțiri, cu cuplu de strângere mai redus (5,6 Nm).
Care este prețul bucșelor conice?
Contactați Nibora SRL pentru o ofertă și disponibilitatea în stoc a seriei și dimensiunii dorite de bucșă conică.
