Cardanele sunt elemente de mașini pentru transmiterea mișcării între doi arbori ale căror axe sunt dispuse sub un unghi. Diferența dintre viteza maximă și minimă a arborelui condus depinde de unghiul format între cei doi arbori și crește odată cu acesta.
Pentru transmisii de viteză redusă (până la 1000 rpm) se recomandă utilizarea cardanelor cu lagăre de alunecare — tip S, G/GB. Acestea pot rezista la sarcini de șoc, schimbarea sensului de rotație, rotație neuniformă și cuplu relativ ridicat.
Pentru transmisii de mare viteză, cupluri relativ mici sau unghiuri mari, se recomandă utilizarea cardanelor cu rulmenți cu ace — tip H. Acestea pot susține până la 4000 rpm.

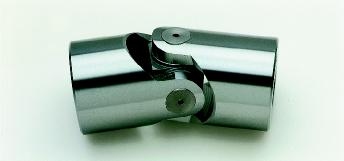

CardaneCardan simplu "G", DIN 808
Cardan simplu conform DIN 808, unghi maxim de îndoire 45°. 13 dimensiuni de la 01G (d=6 mm) până la 13G (d=50 mm).
| Dimensiune | d [H7] (mm) | D (mm) | L2 (mm) | L1 (mm) | C (mm) | Greutate (kg) |
|---|---|---|---|---|---|---|
| 01G | 6 | 16 | 34 | 17 | 8 | 0.05 |
| 02G | 10 | 22 | 48 | 24 | 12 | 0.1 |
| 03G | 12 | 25 | 56 | 28 | 13 | 0.16 |
| 04G | 14 | 28 | 60 | 30 | 13 | 0.2 |
| 05G | 16 | 32 | 68 | 34 | 14 | 0.3 |
| 06G | 18 | 36 | 74 | 37 | 17 | 0.45 |
| 07G | 20 | 42 | 82 | 41 | 18 | 0.6 |
| 08G | 22 | 45 | 95 | 47.5 | 22 | 0.95 |
| 09G | 25 | 50 | 108 | 54 | 26 | 1.2 |
| 10G | 30 | 58 | 122 | 61 | 29 | 1.85 |
| 11G | 35 | 70 | 140 | 70 | 35 | 3.15 |
| 12G | 40 | 80 | 160 | 80 | 40 | 4.6 |
| 13G | 50 | 95 | 190 | 95 | 50 | 7.6 |

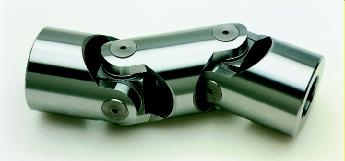

Cardan dublu "GD", DIN 808
Cardan dublu conform DIN 808, unghi maxim de îndoire 90° (dublă articulație). 13 dimensiuni de la 01GD (d=6 mm) până la 13GD (d=50 mm), viteză maximă 1000 rpm pentru toate dimensiunile.
| Dimensiune | d [H7] (mm) | D (mm) | L2 (mm) | L1 (mm) | C (mm) | L4 (mm) | L3 (mm) | Viteză max. (rpm) | Greutate (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 01GD | 6 | 16 | 34 | 17 | 8 | 22 | 56 | 1000 | 0.08 |
| 02GD | 10 | 22 | 48 | 24 | 12 | 26 | 74 | 1000 | 0.15 |
| 03GD | 12 | 25 | 56 | 28 | 13 | 30 | 86 | 1000 | 0.25 |
| 04GD | 14 | 28 | 60 | 30 | 13 | 36 | 96 | 1000 | 0.4 |
| 05GD | 16 | 32 | 68 | 34 | 14 | 36 | 104 | 1000 | 0.45 |
| 06GD | 18 | 36 | 74 | 37 | 17 | 40 | 114 | 1000 | 0.7 |
| 07GD | 20 | 42 | 82 | 41 | 18 | 46 | 128 | 1000 | 1.0 |
| 08GD | 22 | 45 | 95 | 47.5 | 22 | 50 | 145 | 1000 | 1.55 |
| 09GD | 25 | 50 | 108 | 54 | 26 | 55 | 163 | 1000 | 2.0 |
| 10GD | 30 | 58 | 122 | 61 | 29 | 68 | 190 | 1000 | 2.9 |
| 11GD | 35 | 70 | 140 | 70 | 35 | 72 | 212 | 1000 | 4.75 |
| 12GD | 40 | 80 | 160 | 80 | 40 | 85 | 245 | 1000 | 7.2 |
| 13GD | 50 | 95 | 190 | 95 | 50 | 100 | 290 | 1000 | 12.0 |
catalogul complet PDF
Descarcă PDF ↓Întrebări frecvente
Care este diferența dintre cardanul simplu (G) și cel dublu (GD)?
Cardanul simplu (tip G) are o singură articulație și un unghi maxim de îndoire de 45°. Cardanul dublu (tip GD) are două articulații succesive și un unghi maxim de până la 90°, compensând variația de viteză care apare la o articulație simplă sub unghi.
Pentru ce transmisii sunt recomandate cardanele cu lagăre de alunecare (tip S, G/GB)?
Pentru transmisii de viteză redusă (până la 1000 rpm). Pot rezista la sarcini de șoc, inversarea sensului de rotație, rotație neuniformă și cuplu relativ ridicat.
Pentru ce transmisii sunt potrivite cardanele cu rulmenți cu ace (tip H)?
Pentru transmisii de mare viteză, cupluri relativ mici sau unghiuri mari — pot susține până la 4000 rpm.
Care este unghiul de îndoire admis?
Până la 45° pentru cardanul simplu (tip G) și până la 90° pentru cardanul dublu (tip GD).
Care este prețul cardanelor?
Contactați-ne pentru o ofertă — prețul depinde de tip, dimensiune și cantitate.
