Ce sunt bazele reglabile pentru motoare electrice
Bazele reglabile pentru motoare electrice permit montarea si demontarea usoara a cuplajelor si fulielor de curea fara a demonta motorul, precum si intinderea rapida si usoara a curelelor. Deplasarea motorului se realizeaza continuu printr-un surub si o piulita, actionate cu o cheie standard.
Bazele sunt fabricate din tabla zincata, tratata impotriva oxidarii si coroziunii.

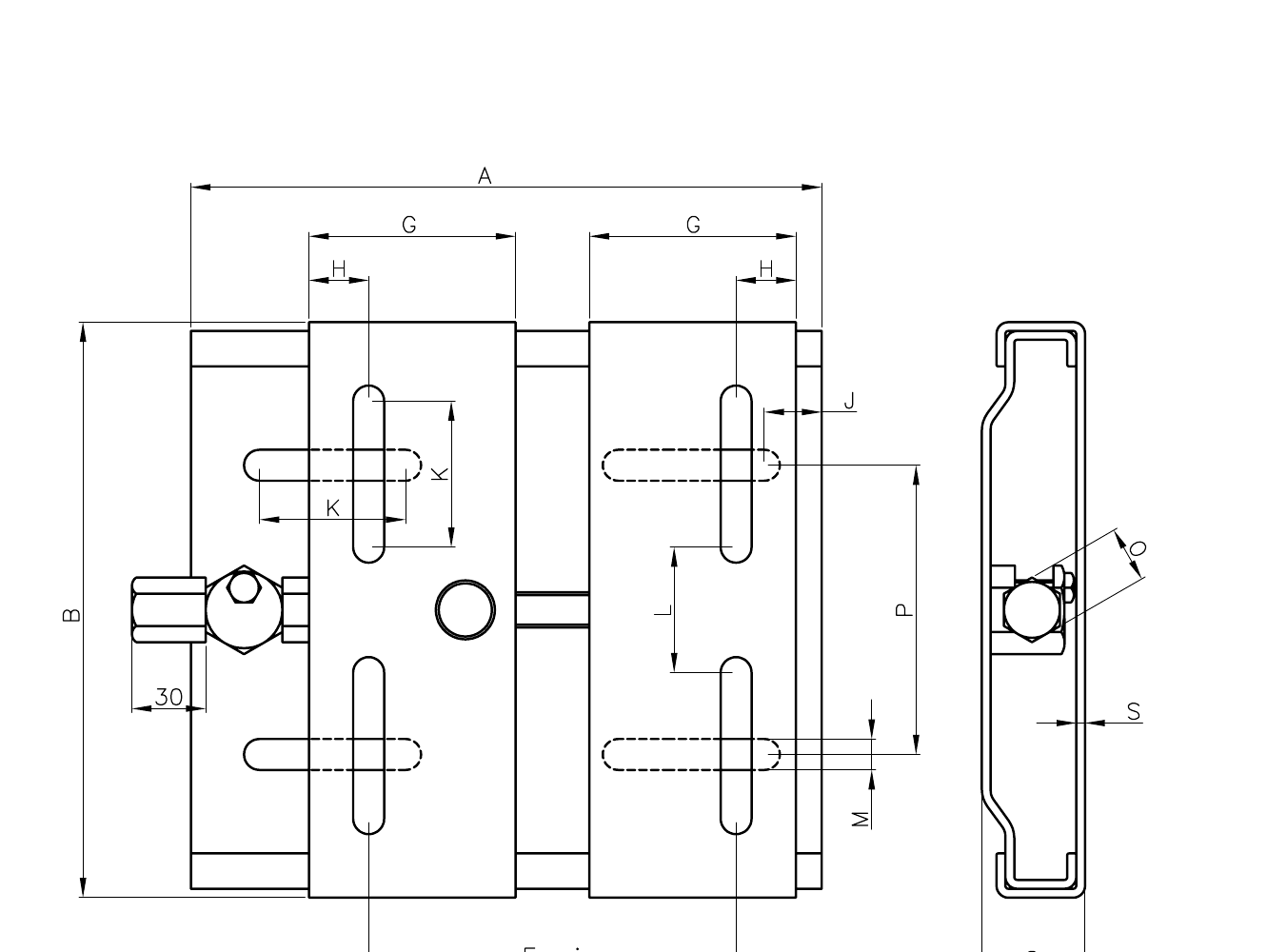

Tabel complet de dimensiuni
Tipul (210 pana la 490) corespunde dimensiunii nominale A a bazei in mm. Fiecare tip este compatibil cu o gama specifica de dimensiuni de cadru motor — vezi tabelul de mai jos.
| Tip | A (mm) | B (mm) | C (mm) | E min (mm) | L (mm) | G (mm) | H (mm) | J (mm) | K (mm) | M (mm) | O (mm) | P (mm) | S (mm) | Greutate (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 210 | 210 | 195 | 33 | 100 | 43 | 70 | 20 | 25 | 50 | 10.5 | 19 | 98 | 3 | 2.2 |
| 270 | 270 | 195 | 33 | 100 | 43 | 70 | 20 | 25 | 50 | 10.5 | 19 | 98 | 3 | 2.7 |
| 307 | 307 | 213 | 33 | 100 | 65 | 70 | 20 | 25 | 50 | 10.5 | 19 | 108 | 3 | 3.3 |
| 340 | 340 | 290 | 40 | 140 | 90 | 95 | 27 | 30 | 62.5 | 12.5 | 22 | 165 | 4 | 6.3 |
| 430 | 430 | 290 | 40 | 140 | 90 | 95 | 27 | 30 | 62.5 | 12.5 | 22 | 165 | 4 | 7.4 |
| 490 | 490 | 410 | 40 | 254 | 193 | 95 | 40 | 30 | 60 | 15.0 | 22 | 284 | 4 | 10.8 |
Interval de reglare după dimensiunea cadrului motorului
Tabelul arata intervalul maxim de reglare liniara (in mm) pentru fiecare combinatie tip baza - dimensiune cadru motor (63 pana la 180). O linie inseamna ca acea combinatie nu este oferita.
| Tip | 63 | 71 | 80 | 90 | 100 | 112 | 132 | 160 | 180 |
|---|---|---|---|---|---|---|---|---|---|
| 210 | 70 | 58 | 45 | — | — | — | — | — | — |
| 270 | 130 | 118 | 105 | 90 | 70 | 40 | — | — | — |
| 307 | — | — | — | 127 | 107 | 77 | — | — | — |
| 340 | — | — | — | 140 | 130 | 100 | 75 | — | — |
| 430 | — | — | — | — | 216 | 186 | 160 | 122 | — |
| 490 | — | — | — | — | — | — | — | 156 | 131 |
Specificații
Descarcă PDF ↓Întrebări frecvente
Cum aleg tipul de bază?
Tipul bazei se alege in functie de dimensiunea cadrului motorului — vezi tabelul de interval de reglare, care arata ce dimensiuni de cadru sunt compatibile cu fiecare tip de baza.
La ce foloseste o baza reglabila pentru motor?
In principal pentru mentinerea tensionarii corecte a curelei de transmisie — pe masura ce cureaua se uzeaza sau se alungeste, motorul este deplasat continuu prin mecanismul cu surub, fara a necesita demontarea completa a transmisiei.
Care este pretul bazelor pentru motoare?
Contactati Nibora SRL pentru o oferta in functie de tipul ales.
