Ce sunt tablele perforate
Tablele perforate sunt folosite pentru fabricarea elementelor de filtrare, tamburilor de curatare pentru indepartarea nisipului si pietrelor, pentru productia de conducte de climatizare si ventilatie, carcase de ventilatoare, tamburi de cernere cu elemente inlocuibile si panouri decorative in constructii si constructii de masini.
Sunt livrate in coli cu dimensiuni de 1000x2000 mm si 1250x2500 mm, din otel cu continut scazut de carbon sau inoxidabil, cu orificii rotunde, patrate, alungite (slot) sau decorative speciale.

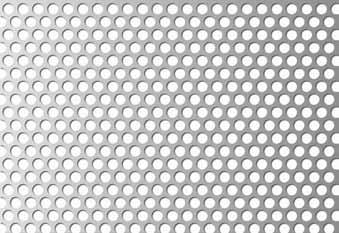

Orificii rotunde — oțel cu conținut scăzut de carbon

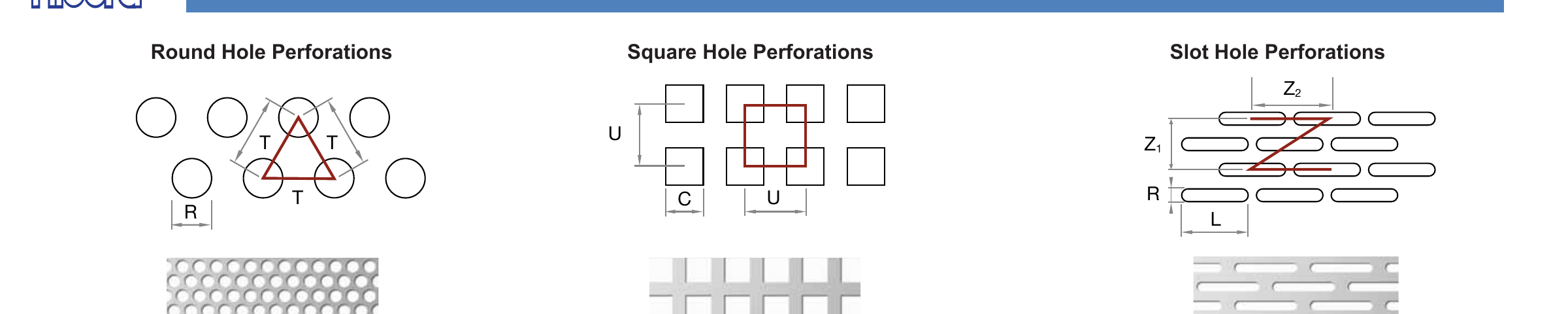

Orificiile sunt dispuse intr-o retea triunghiulara (vezi diagrama) — R este raza orificiului, T este distanta dintre centrele orificiilor adiacente.
| Orificiu R (mm) | Distanță centre (mm) | Suprafață deschisă (%) | Grosimi disponibile |
|---|---|---|---|
| 0.5 | 1.25 | 14.5 | 0.5 mm |
| 0.6 | 1.25 | 20.9 | 0.5 mm |
| 0.8 | 1.8 | 18.0 | 0.5, 0.8 mm |
| 1.0 | 2.0 | 22.7 | 0.5, 0.8, 1.0 mm |
| 1.25 | 2.5 | 22.7 | 0.5, 0.8, 1.0 mm |
| 1.5 | 2.5 | 32.0 | 0.5, 0.8, 1.0 mm |
| 2.0 | 3.5 | 29.6 | 0.5, 0.8, 1.0, 2.0 mm |
| 2.5 | 4.0 | 35.4 | 0.8, 1.0, 2.0 mm |
| 3.0 | 5.0 | 32.6 | 0.8, 1.0, 2.0, 3.0 mm |
| 3.5 | 5.0 | 36.5 | 1.0, 2.0 mm |
| 4.0 | 6.0 | 29.6 | 1.0, 2.0, 3.0, 4.0 mm |
| 4.5 | 6.0 | 34.9 | 1.0, 2.0 mm |
| 5.0 | 8.0 | 35.4 | 1.0, 2.0, 3.0, 4.0 mm |
| 6.0 | 9.0 | 40.3 | 1.0, 2.0, 3.0, 4.0 mm |
| 7.0 | 10.0 | 44.4 | 1.0, 2.0, 3.0 mm |
| 8.0 | 12.0 | 40.3 | 1.0, 2.0, 3.0, 4.0, 5.0 mm |
| 9.0 | 13.0 | 43.5 | 1.0, 2.0, 3.0 mm |
| 10 | 15.0 | 40.3 | 1.0, 2.0, 3.0, 4.0, 5.0 mm |
| 12 | 18.0 | 40.3 | 1.0, 2.0, 3.0, 4.0, 5.0 mm |
| 15 | 20.0 | 51.0 | 1.0, 2.0, 3.0, 4.0, 5.0 mm |
| 20 | 35.0 | 29.0 | 1.0, 2.0, 3.0, 4.0 mm |
| 25 | 32.0 | 55.0 | 2.0, 3.0, 4.0 mm |
Orificii rotunde — oțel inoxidabil (AISI)
| Orificiu R (mm) | Distanță centre (mm) | Suprafață deschisă (%) | Grosimi disponibile |
|---|---|---|---|
| 0.5 | 1.25 | 14.5 | 0.35, 0.5 mm |
| 0.6 | 1.25 | 20.8 | 0.5 mm |
| 0.8 | 1.8 | 25.7 | 0.5, 0.8 mm |
| 1.0 | 2.0 | 22.7 | 0.8, 1.0 mm |
| 1.25 | 2.5 | 22.7 | 0.8, 1.0 mm |
| 1.5 | 3.0 | 22.7 | 1.0, 1.5 mm |
| 2.0 | 3.5 | 29.6 | 0.8, 1.0, 1.5, 2.0 mm |
| 2.5 | 4.0 | 35.4 | 1.0, 1.5 mm |
| 3.0 | 5.0 | 32.6 | 1.0, 1.5, 2.0 mm |
| 4.0 | 6.0 | 40.3 | 1.0, 1.5, 2.0 mm |
| 5.0 | 8.0 | 35.4 | 1.0, 1.5, 2.0 mm |
| 6.0 | 9.0 | 40.3 | 1.0, 1.5, 2.0 mm |
| 8.0 | 12.0 | 40.3 | 1.0, 1.5, 2.0 mm |
| 10 | 15.0 | 40.3 | 1.0, 1.5, 2.0 mm |

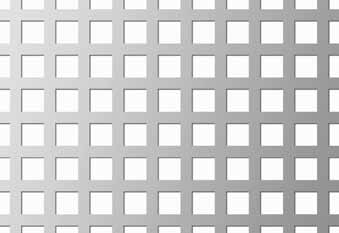

Orificii pătrate — oțel obișnuit și inoxidabil
C este lungimea laturii orificiului patrat, U este distanta dintre centrele orificiilor adiacente.
| Orificiu C (mm) | Distanță centre (mm) | Suprafață deschisă (%) | Grosimi disponibile |
|---|---|---|---|
| 5 | 7.0 | 51.0 | 0.8, 1.0, 1.5 mm |
| 5 | 7.5 | 44.0 | 1.0, 1.5 mm |
| 5 | 8.0 | 39.0 | 1.0, 1.5, 2.0 mm |
| 8 | 10.0 | 64.0 | 0.8, 1.0, 1.5 mm |
| 8 | 12.0 | 44.0 | 1.0, 1.5, 2.0 mm |
| 10 | 12.0 | 70.0 | 1.0, 1.5, 2.0 mm |
| 10 | 12.5 | 64.0 | 1.5 mm |
| 10 | 13.0 | 59.0 | 1.0, 1.5, 2.0 mm |
| 10 | 14.0 | 51.0 | 1.0, 1.5, 2.0 mm |
| 10 | 15.0 | 44.0 | 1.0, 1.5, 2.0 mm |
| 15 | 18.0 | 69.0 | 1.5 mm |

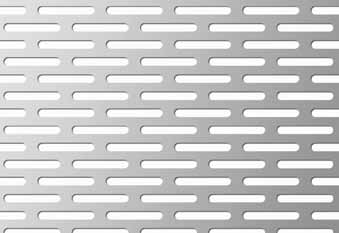

Orificii alungite (slot) — oțel obișnuit și inoxidabil
RxL este dimensiunea orificiului alungit, Z1xZ2 este reteaua dintre centrele orificiilor.
| Orificiu R×L (mm) | Distanță centre (mm) | Suprafață deschisă (%) | Grosimi disponibile |
|---|---|---|---|
| 1.00x20 | 6.32x24 | 26.3 | 1.0 mm |
| 1.25x20 | 7.50x24 | 25.6 | 1.0 mm |
| 1.50x20 | 7.50x24 | 32.7 | 1.0 mm |
| 1.75x20 | 9.20x24 | 31.0 | 1.0 mm |
| 2.00x20 | 8.80x24 | 36.7 | 1.0, 1.5, 2.0 mm |
| 2.25x20 | 10.8x24 | 33.5 | 1.0 mm |
| 2.50x20 | 10.8x24 | 37.5 | 1.0 mm |
| 3.00x20 | 12.0x24 | 40.3 | 1.0, 1.5, 2.0, 3.0 mm |
| 3.50x20 | 14.0x24 | 40.1 | 1.0, 1.5 mm |
| 4.00x20 | 16.0x24 | 39.8 | 1.0, 1.5, 2.0, 3.0 mm |
| 5.00x20 | 17.2x24 | 45.8 | 1.0, 2.0, 3.0 mm |
Specificații
Descarcă PDF ↓Întrebări frecvente
Ce tip de orificiu ar trebui să aleg?
Orificiile rotunde sunt cele mai universale si asigura o rezistenta uniform distribuita a tablei. Orificiile patrate ofera o suprafata deschisa mai mare la aceeasi dimensiune a orificiului. Orificiile alungite (slot) sunt folosite in principal pentru cernerea si filtrarea materialelor alungite.
Care este diferența dintre oțelul obișnuit și cel inoxidabil?
Otelul inoxidabil (AISI) este folosit in medii alimentare, chimice sau umede care necesita rezistenta la coroziune. Otelul cu continut scazut de carbon este o alegere mai economica pentru aplicatii industriale standard.
Ce înseamnă "suprafață deschisă" (Open Area)?
Procentul de suprafata deschisa arata cat de mare este partea perforata (libera) din suprafata tablei fata de suprafata totala — un procent mai mare inseamna un debit mai bun de aer/lichid prin tabla, dar o rezistenta mecanica mai scazuta.
Care este prețul tablelor perforate?
Contactati Nibora SRL pentru o oferta in functie de tipul de orificiu, dimensiunea si grosimea alese.
