Ce este un reductor cu melc NBR?
Reductorul cu melc NBR este un reductor compact cu transmisie melcată, conceput pentru aplicații industriale ce necesită turație redusă la ieșire și moment de torsiune ridicat. Gama de reductoare cu melc NBR cuprinde nouă mărimi standard — de la NBR030 la NBR150 — cu putere de intrare de la 0.06 la 15 kW și raporturi de transmitere de la 5 la 5 000 (configurații compuse). Nibora este distribuitorul oficial al reductoarelor NBR în Bulgaria, menținând stoc complet al tuturor mărimilor și rapoartelor în depozitul nostru din Pleven.
Mecanismul melcat asigură autoblocare la raporturi de transmitere peste 20:1, eliminând necesitatea frânelor suplimentare în aplicații verticale. Reductoarele sunt potrivite pentru sisteme transportoare, transportoare cu șnec, mașini de ambalat, echipamente de construcții și industria alimentară.
Serii și caracteristici tehnice
| Mărime | Greutate (kg) | Putere P1 (kW) | Max forță radială Fr2 (N) | Arbore ieșire | Raport i |
|---|---|---|---|---|---|
| NBR 030 | 1.2 | 0.06 – 0.37 | 3 490 | Ø14 H8 | 5 – 80 |
| NBR 040 | 2.3 | 0.06 – 0.55 | 3 490 | Ø18 H8 | 5 – 100 |
| NBR 050 | 3.5 | 0.06 – 0.75 | 4 840 | Ø25 H8 | 5 – 100 |
| NBR 063 | 6.2 | 0.09 – 1.10 | 6 270 | Ø25 H8 | 5 – 100 |
| NBR 075 | 9.0 | 0.18 – 1.50 | 7 380 | Ø28 H8 | 5 – 100 |
| NBR 090 | 13.0 | 0.25 – 2.20 | 8 180 | Ø35 H8 | 5 – 100 |
| NBR 110 | 35.0 | 0.37 – 9.20 | 10 320 | Ø42 H8 | 5 – 100 |
| NBR 130 | 48.0 | 0.55 – 11.0 | 13 500 | Ø45 H8 | 5 – 100 |
| NBR 150 | 84.0 | 1.10 – 15.0 | 18 000 | Ø50 H8 | 5 – 80 |
| Configurație | Domeniu i |
|---|---|
| NBR 030/040 | 5 – 5 000 |
| NBR 030/050 | 5 – 5 000 |
| NBR 030/063 | 5 – 5 000 |
| NBR 040/075 | 5 – 5 000 |
| NBR 040/090 | 5 – 5 000 |
| NBR 050/110 | 5 – 5 000 |
| NBR 063/130 | 400 – 5 000 |
| NBR 063/150 | 150 – 5 000 |
Configurații de montaj
Reductoarele NBR sunt disponibile în șase configurații standard de montaj, compatibile cu motoare IEC (flanșă PAM B5 și B14). Toate versiunile au arbore gol de ieșire cu toleranță H8.
| Cod | Descriere (RO) |
|---|---|
| FA | Placă de montaj – ieșire orizontală (B3) |
| FB | Placă de montaj – ieșire orizontală, inversă |
| FC | Flanșă B5 – 4 găuri |
| FD | Flanșă B5 – orientare alternativă |
| VS | Arbore de intrare vertical (motor dedesubt) |
| NBRS | Arbore pe partea de joasă viteză (montaj tandem) |
Avantaje cheie
- Autoblocare la i > 20:1 – nu necesită frână suplimentară la montaj vertical
- Design compact la cuplu ridicat – raport putere/greutate optimizat pentru instalații înguste
- Gamă largă de rapoarte – de la i=5 la i=5 000 în configurații compuse
- Compatibilitate cu motoare IEC – flanșă PAM pentru înlocuire ușoară fără adaptoare
- Arbore gol de ieșire (H8) – montaj direct al elementelor acționate fără cuplaje suplimentare
- Ungere pe viață – nu necesită schimb periodic de ulei în condiții standard
- Toate 9 mărimi în stoc în Pleven – livrare rapidă în 24–48 ore
- Preț competitiv – marcă proprie NBR conform standardelor europene
Aplicații tipice
- Sisteme transportoare și mese cu role
- Transportoare cu șnec și dozatoare
- Mașini de ambalat și umplut
- Mecanisme de ridicare (poduri rulante, vane, ecluze)
- Industria alimentară și farmaceutică
- Utilaje de construcții și mixere
- Sisteme de ventilație cu acționare reglabilă
- Utilaje agricole (silozuri, peletizare)

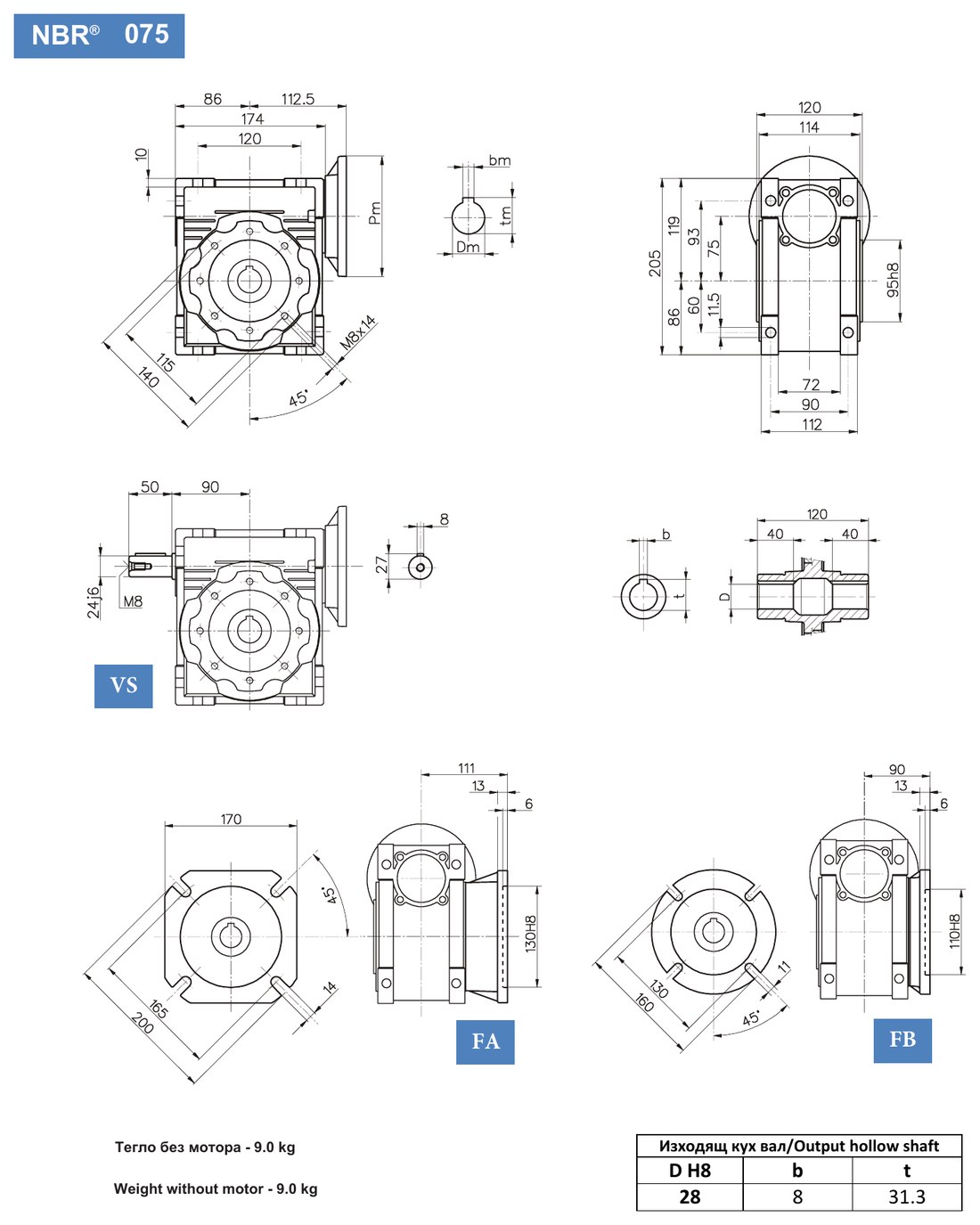

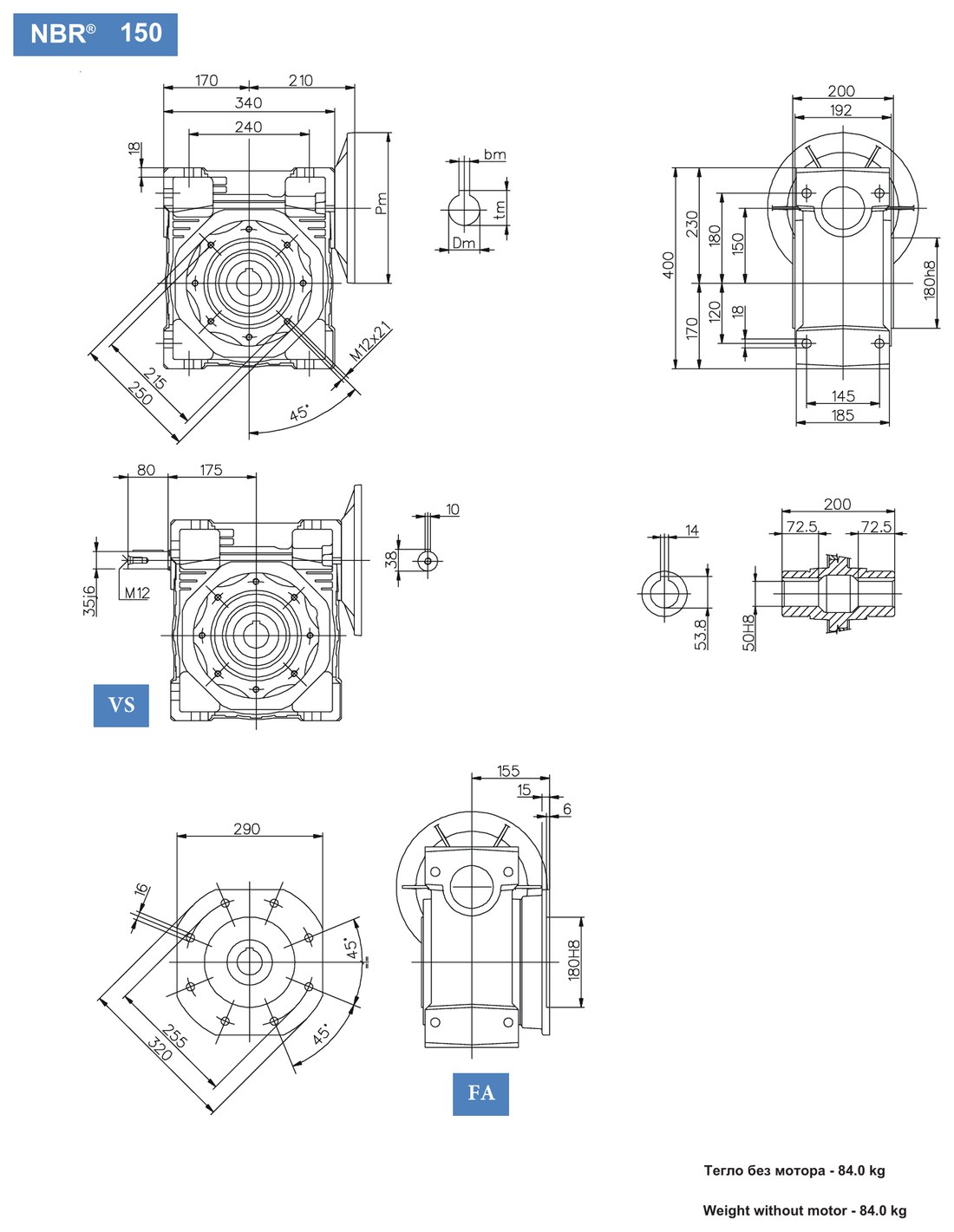

Dimensiuni NBR
Descarcă Dimensiuni NBR ↓Caracteristici NBR
Descarcă Caracteristici NBR ↓Întrebări frecvente (FAQ)
Ce raporturi de transmitere oferă reductoarele cu melc NBR?
Reductoarele simple NBR030–NBR150 acoperă i = 5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80 și 100. Configurațiile compuse (de ex. NBR030/063) extind gama până la i = 5 000.
Sunt reductoarele cu melc NBR autoblocante?
Da – la raporturi de transmitere peste 20:1, transmisia melcată este autoblocantă. Aceasta înseamnă că atunci când antrenarea se oprește, arborele de ieșire nu poate fi antrenat invers de sarcină, fără a necesita frână suplimentară. Esențial pentru aplicații de ridicare verticală.
Cu ce motoare sunt compatibile reductoarele NBR?
Reductoarele NBR se montează direct pe motoare asincrone IEC prin flanșă PAM B5 sau B14. Dimensiunile motoarelor compatibile variază de la carcasa 56 (NBR030) la 160/180 (NBR150). Nibora oferă o gamă completă de motoare SIMOTOP, NBR Drive și Motovario.
Care este diferența dintre configurațiile FA, FB, FC, FD?
FA și FB sunt configurații cu placă de montaj (montaj pe podea), cu arbore de ieșire orizontal — diferența este orientarea găurilor de montaj. FC și FD sunt configurații cu flanșă (B5) pentru montaj direct în structură. VS este configurație cu arbore de intrare vertical.
Care este sarcina radială maximă admisă pe arborele de ieșire?
Forța radială maximă (Fr2) variază de la 3 490 N pentru NBR030 la 18 000 N pentru NBR150. Valorile exacte depind de raportul de transmitere și puterea motorului — contactați-ne pentru calcul specific.
Există stoc disponibil în Bulgaria?
Da – Nibora menține stoc permanent pentru toate cele 9 mărimi (NBR030–NBR150) cu peste 2 960 de bucăți în depozitul din Pleven. Livrarea în Bulgaria se face în 24–48 de ore.
Cum pot comanda un reductor cu melc NBR?
Trimiteți solicitarea la nibora@nibora.com sau sunați la +359 64 681 058. Specificați mărimea (ex. NBR063), raportul de transmitere, configurația de montaj (FA/FB/FC...) și dimensiunea motorului (PAM80 B5 etc.). Veți primi oferta în 2–4 ore.
