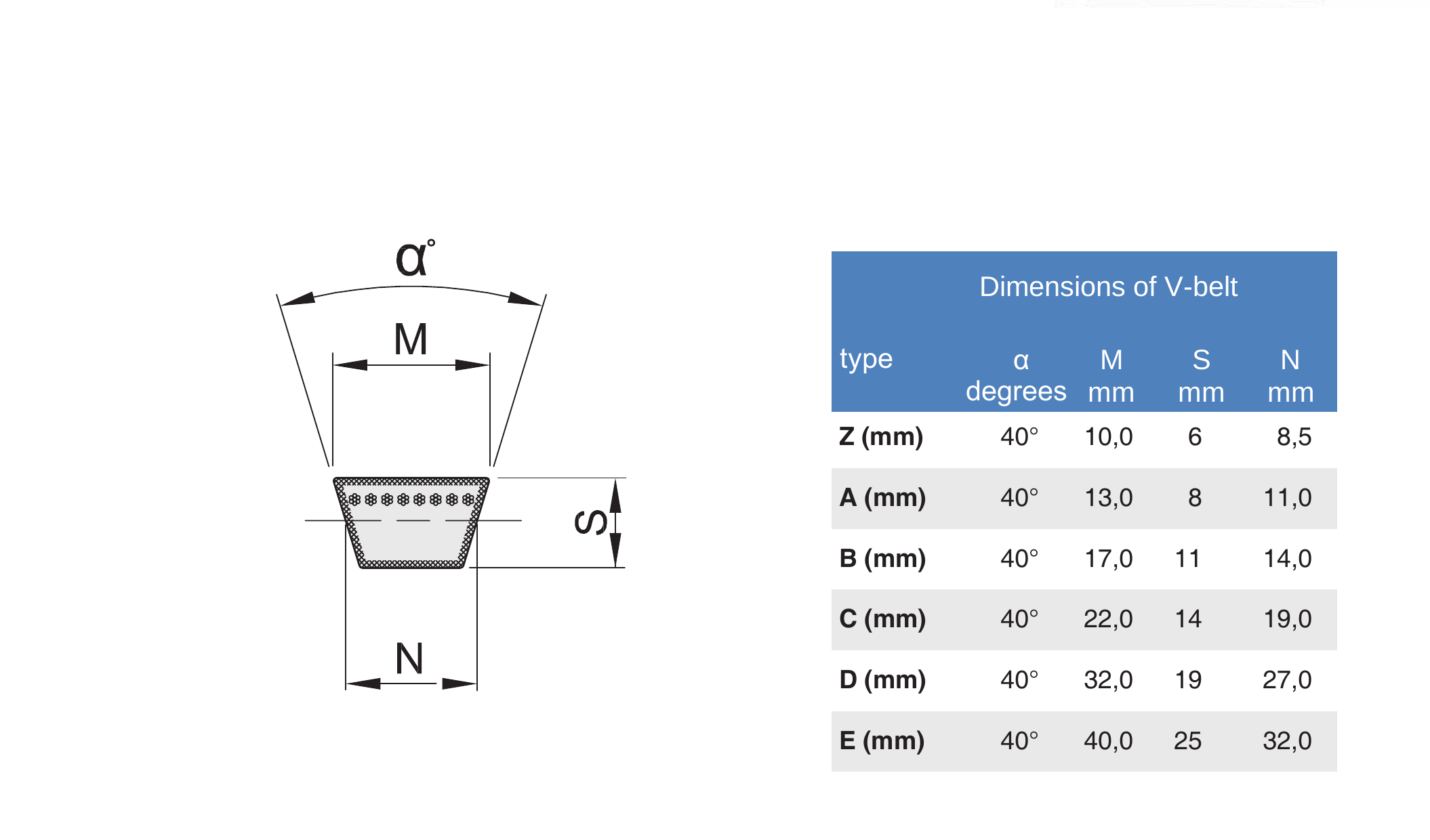

Curele trapezoidale clasice (secțiune clasică)
Curelele trapezoidale cu secțiune clasică sunt utilizate pe scară largă în sectoarele industrial și agricol și pot fi folosite pe toate roțile de curea trapezoidale disponibile pe piață. Sunt fabricate conform ISO 4184 / DIN 2215, conțin cabluri de poliester ranforsate pentru elongație redusă și un înveliș exterior și lateral foarte robust.
- Rezistente la uleiuri minerale și climat tropical
- Conductivitate electrică bună, care evită acumularea de sarcini electrostatice
- Temperatură de funcționare de la –20° la +70°
- Unghi de secțiune 40°
| Tip | Unghi α | Lățime M (mm) | Înălțime S (mm) | Lățime inferioară N (mm) |
|---|---|---|---|---|
| Z | 40° | 10,0 | 6 | 8,5 |
| A | 40° | 13,0 | 8 | 11,0 |
| B | 40° | 17,0 | 11 | 14,0 |
| C | 40° | 22,0 | 14 | 19,0 |
| D | 40° | 32,0 | 19 | 27,0 |
| E | 40° | 40,0 | 25 | 32,0 |

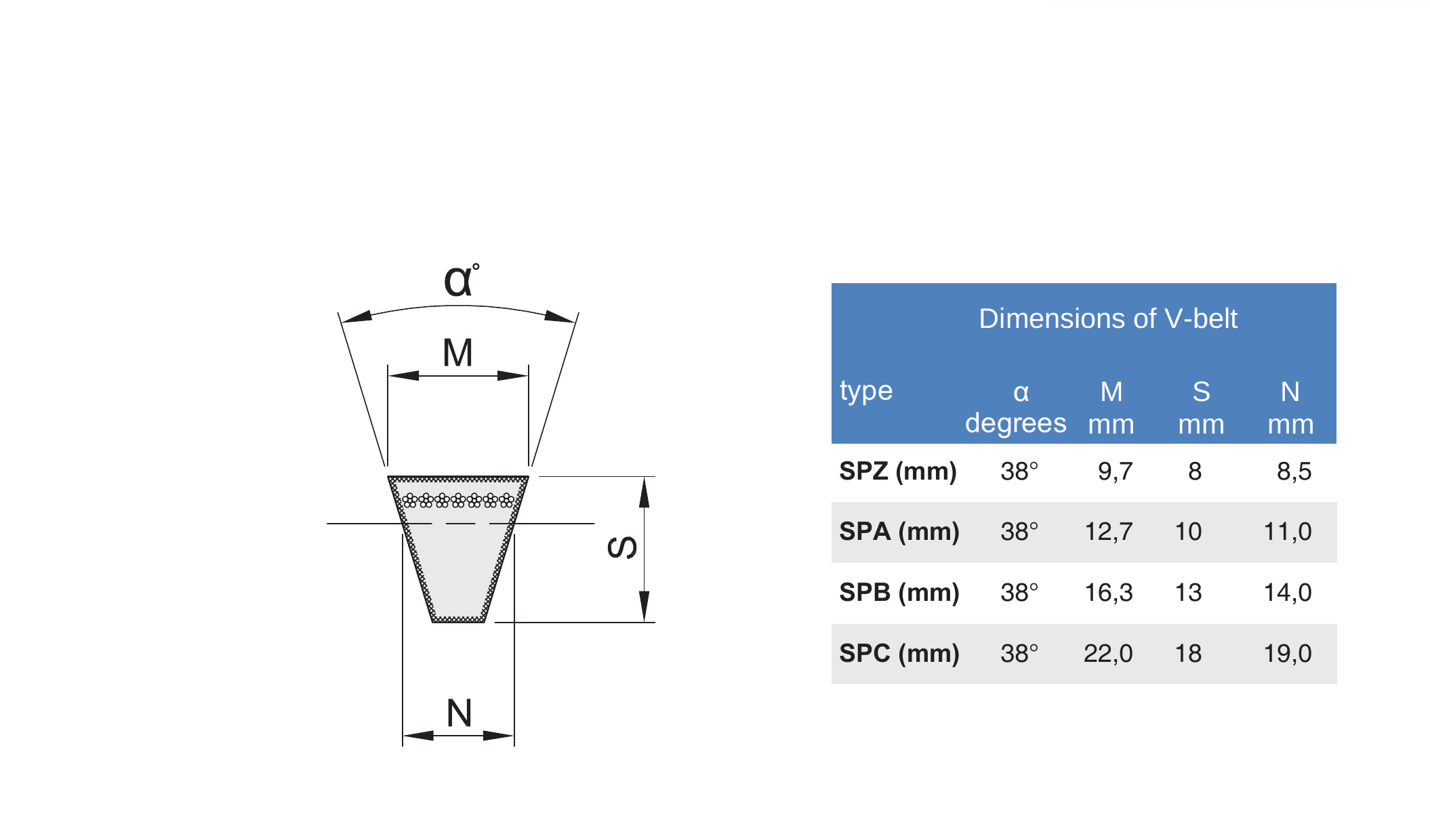

Curele trapezoidale înguste (SPZ, SPA, SPB, SPC)
Curelele trapezoidale cu secțiune îngustă reprezintă o evoluție a curelelor cu secțiune clasică. Sunt potrivite pentru transmisii de mare viteză, oferind transmisii mai compacte și o reducere cu 50% a distanței dintre curele. Sunt fabricate conform ISO 4184 / DIN 7753.
- Cabluri de poliester ranforsate pentru elongație redusă
- Rezistente la uleiuri minerale și climat tropical
- Temperatură de funcționare de la –20° la +80°
- Unghi de secțiune 38°
| Tip | Unghi α | Lățime M (mm) | Înălțime S (mm) | Lățime inferioară N (mm) |
|---|---|---|---|---|
| SPZ | 38° | 9,7 | 8 | 8,5 |
| SPA | 38° | 12,7 | 10 | 11,0 |
| SPB | 38° | 16,3 | 13 | 14,0 |
| SPC | 38° | 22,0 | 18 | 19,0 |

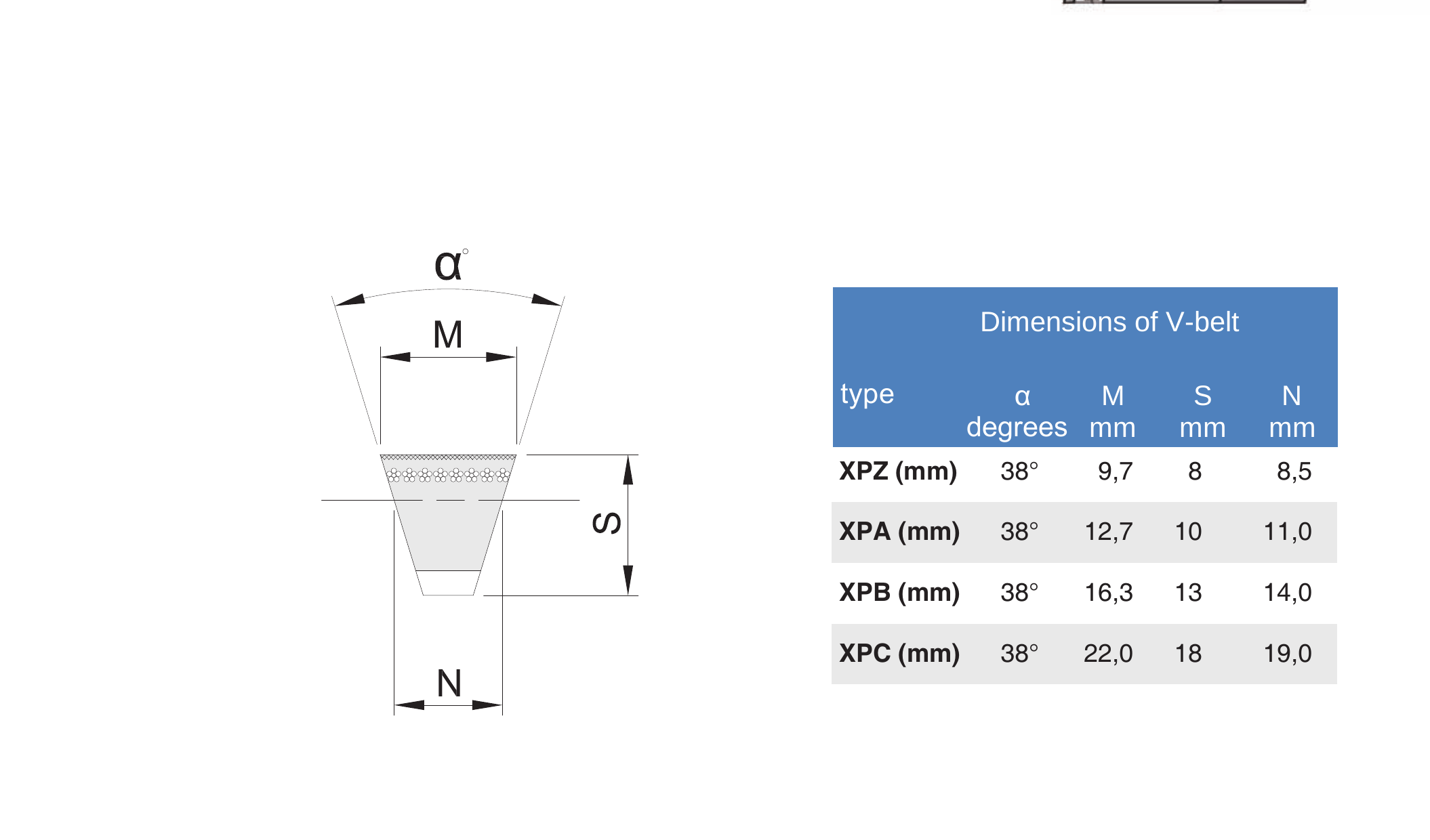

Curele trapezoidale dințate la interior (XPZ, XPA, XPB, XPC)
Curelele trapezoidale dințate la interior (toothed side cut) sunt rezultatul unei tehnologii de construcție care asigură o calitate superioară și o durată de viață mai lungă. Comparativ cu curelele înguste și clasice, permit reducerea cu până la 30% a numărului de curele folosite într-o transmisie. Datorită dințării, aceste curele se pot înfășura pe diametre mai mici, permițând transmisii mai compacte cu rapoarte de transmisie mai mari. Sunt fabricate conform ISO 4184 / DIN 7753.
- Cabluri de poliester ranforsate pentru elongație redusă
- Suprafețe laterale mai netede pentru o funcționare mai precisă
- Rezistente la uleiuri minerale și climat tropical
- Temperatură de funcționare de la –25° la +80°
| Tip | Unghi α | Lățime M (mm) | Înălțime S (mm) | Lățime inferioară N (mm) |
|---|---|---|---|---|
| XPZ | 38° | 9,7 | 8 | 8,5 |
| XPA | 38° | 12,7 | 10 | 11,0 |
| XPB | 38° | 16,3 | 13 | 14,0 |
| XPC | 38° | 22,0 | 18 | 19,0 |
catalogul complet PDF
Descarcă PDF ↓Căutare lungimi standard după secțiune și profil
| Tip | Lungime (mm) | Greutate (kg) |
|---|
Nicio dimensiune găsită — contactați-ne pentru o configurație personalizată.
Întrebări frecvente
Care este diferența dintre curelele trapezoidale clasice, înguste și dințate la interior?
Secțiunea clasică (Z–E) este tipul de bază, cel mai răspândit. Secțiunea îngustă (SPZ–SPC) are un profil mai compact și permite reducerea distanței dintre curele cu până la 50% la transmisii de mare viteză. Curelele dințate la interior (XPZ–XPC) adaugă o suprafață interioară dințată care permite înfășurarea pe diametre mai mici și reduce numărul de curele din transmisie cu până la 30% față de cele înguste.
Conform căror standarde sunt fabricate curelele?
Curelele cu secțiune clasică (Z–E) sunt fabricate conform ISO 4184 / DIN 2215, iar cele înguste și dințate la interior (SPZ–SPC, XPZ–XPC) — conform ISO 4184 / DIN 7753.
Din ce material sunt fabricate?
Conțin cabluri de poliester ranforsate pentru elongație redusă, un înveliș exterior și lateral foarte robust, sunt rezistente la uleiuri minerale și climat tropical și au o conductivitate electrică bună, care evită acumularea de sarcini electrostatice.
Cum aleg profilul și lungimea corecte?
Alegeți secțiunea (clasică/îngustă/dințată la interior) în funcție de tipul transmisiei și spațiul disponibil, apoi folosiți filtrul de mai sus pentru a verifica lungimile standard disponibile pentru profilul respectiv. Dacă aveți dubii, contactați-ne pentru a verifica compatibilitatea cu roțile dumneavoastră de curea.
Care este prețul curelelor trapezoidale?
Contactați-ne pentru o ofertă — prețul depinde de profil, lungime și cantitate.
