Какво представлява палцовият съединител тип FCL
Палцовият съединител тип FCL е фланцов съединител, при който два диска (полусъединителя) се свързват чрез стоманени палци, обвити с гумени пръстени, монтирани в отворите на насрещния диск. Гумените пръстени поемат ударите и вибрациите при предаване на въртящия момент, като компенсират малки ъглови отклонения между валовете.
Броят на палците и техният диаметър нарастват с размера на съединителя (от 4 палеца при FCL90 до 18 палеца при FCL630), което позволява предаване на значителни въртящи моменти — до 15 680 Nm при най-големия размер.
Фирма Нибора поддържа на склад типоразмери от FCL 112 до FCL 250.
Технически данни
| TYPE | D (mm) | D1 (mm) | d1 (mm) | L (mm) | C (mm) | Палец M×L | Брой палци | Pin No. | Макс. момент (N.m) | Макс. скорост (r/min) | Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FCL 90 | 90 | 35.5 | 11 | 11 | 3 | M8x50 | 4 | 1 | 6 | 4000 | 1.7 |
| FCL 100 | 100 | 40 | 11 | 35.5 | 3 | M10x56 | 4 | 2 | 12 | 4000 | 2.5 |
| FCL 112 | 112 | 45 | 13 | 40 | 3 | M10x56 | 4 | 2 | 18 | 4000 | 3.0 |
| FCL 125 | 125 | 50 | 13 | 45 | 3 | M12x64 | 4 | 3 | 27 | 4000 | 4.0 |
| FCL 140 | 140 | 63 | 13 | 50 | 3 | M12x64 | 6 | 3 | 55 | 4000 | 5.6 |
| FCL 160 | 160 | 80 | 15 | 56 | 3 | M12x64 | 8 | 3 | 118 | 4000 | 7.8 |
| FCL 180 | 180 | 90 | 15 | 63 | 3 | M12x64 | 8 | 3 | 160 | 3500 | 10.5 |
| FCL 200 | 200 | 100 | 21 | 71 | 4 | M18x80 | 8 | 4 | 250 | 3200 | 16.2 |
| FCL 224 | 224 | 112 | 21 | 80 | 4 | M18x80 | 8 | 4 | 400 | 2850 | 21.6 |
| FCL 250 | 250 | 125 | 25 | 90 | 4 | M20x85 | 8 | 5 | 616 | 2550 | 31.8 |
| FCL 280 | 280 | 140 | 34 | 100 | 4 | M20x85 | 8 | 5 | 980 | 2300 | 44.0 |
| FCL 315 | 315 | 160 | 41 | 112 | 4 | M20x85 | 10 | 5 | 1568 | 2050 | 58.0 |
| FCL 355 | 355 | 180 | 60 | 125 | 5 | M30x150 | 8 | 6 | 2460 | 1800 | 89.5 |
| FCL 400 | 400 | 200 | 60 | 125 | 5 | M30x150 | 10 | 6 | 3920 | 1600 | 113 |
| FCL 450 | 450 | 224 | 65 | 140 | 5 | M30x150 | 12 | 6 | 6180 | 1400 | 145 |
| FCL 560 | 560 | 250 | 85 | 160 | 5 | M30x150 | 14 | 6 | 9800 | 1150 | 229 |
| FCL 630 | 630 | 280 | 95 | 180 | 5 | M30x150 | 18 | 6 | 15680 | 1000 | 296 |

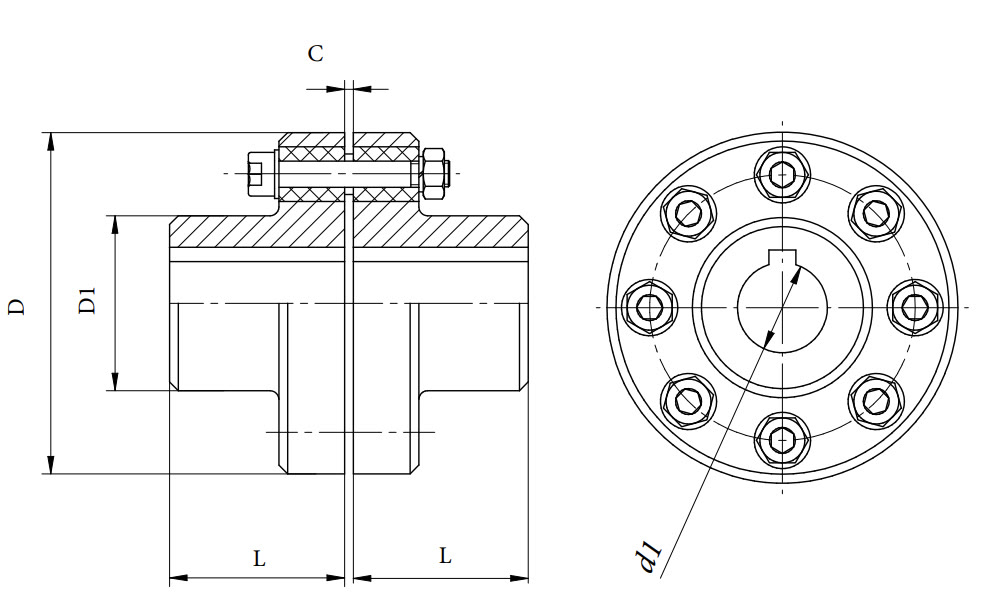

Технически характеристики
Изтегли PDF ↓Често задавани въпроси
За какви задвижвания е подходящ палцовият съединител FCL?
За средни и тежки промишлени задвижвания с реверсивен товар — помпи, компресори, миксери и транспортни системи, където е нужно предаване на голям въртящ момент с демпфиране на удари.
Може ли гумените пръстени да се сменят без демонтаж на валовете?
Да — палците с гумените пръстени са достъпни радиално и могат да се сменят при износване без да се местят валовете.
Каква е цената на палцов съединител FCL?
Свържете се с Нибора ЕООД за оферта според избрания размер.
