Какво представлява съединителят тип Giflex (GE)
Съединителят тип Giflex (серия GE) е еластичен съединител с два чугунени полусъединителя със изпъкнали челюсти, между които е поставен еластичен звездообразен елемент (spider). Конструкцията поглъща удари и вибрации, като едновременно компенсира малки отклонения в центровката на валовете.
Всеки размер се предлага в две форми на отвора — стандартна (form A) и разширена (form B) — с еднакъв стандартен диапазон на разтъргване, но различен максимален диаметър на отвора (form B), за по-голяма гъвкавост при избора на вал.
Фирма Нибора ЕООД поддържа наличност на склад съединители форма B.

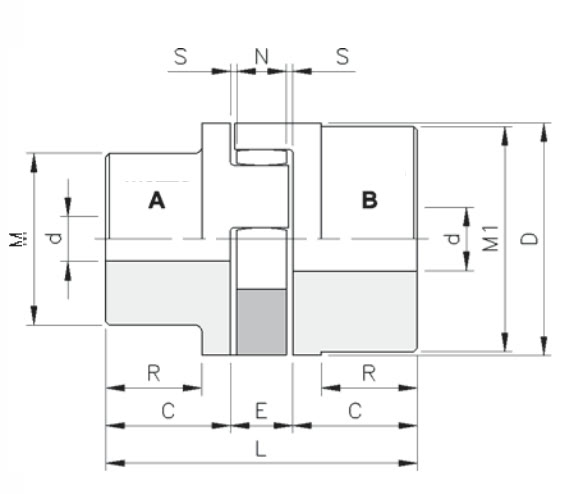

Технически данни
| SIZE | Std bore form A (mm) | Std bore form B (mm) | Bore max(d) form A (mm) | Bore max(d) form B (mm) | C (mm) | D (mm) | E(1) (mm) | F (mm) | M (mm) | M1 (mm) | N (mm) | R (mm) | S (mm) | L (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GE 19-24 | 6 | 6 | 19 | 24 | 25 | 40 | 16 | 18 | 30 | 40 | 12 | 19.0 | 2.0 | 66 |
| GE 24-32 | 9 | 9 | 24 | 32 | 30 | 55 | 18 | 27 | 40 | 55 | 14 | 24.0 | 2.0 | 78 |
| GE 28-38 | 10 | 10 | 28 | 38 | 35 | 65 | 20 | 30 | 48 | 65 | 15 | 27.5 | 2.5 | 90 |
| GE 38-45 | 12 | 12 | 38 | 45 | 45 | 80 | 24 | 38 | 66 | 78 | 18 | 36.5 | 3.0 | 114 |
| GE 42-55 | 12 | 12 | 42 | 55 | 50 | 95 | 26 | 46 | 75 | 94 | 20 | 40.0 | 3.0 | 126 |
| GE 48-60 | 12 | 12 | 48 | 60 | 56 | 105 | 28 | 51 | 85 | 104 | 21 | 45.0 | 3.5 | 140 |
| GE 55-70 | 15 | 15 | 55 | 70 | 65 | 120 | 30 | 60 | 98 | 118 | 22 | 52.0 | 4.0 | 160 |
| GE 65-75 | 15 | 15 | 65 | 75 | 75 | 135 | 35 | 68 | 115 | 134 | 26 | 61.0 | 4.5 | 185 |
| GE 75-90 | 15 | 15 | 75 | 90 | 85 | 160 | 40 | 80 | 135 | 158 | 30 | 69.0 | 5.0 | 210 |
| GE 90-100 | 38 | 38 | 90 | 100 | 100 | 200 | 45 | 100 | 160 | 180 | 34 | 81.0 | 5.5 | 245 |
Технически характеристики
Изтегли PDF ↓Често задавани въпроси
Каква е разликата между form A и form B при Giflex GE?
Двете форми споделят еднакъв стандартен диапазон на разтъргване, но form B позволява по-голям максимален диаметър на отвора — избира се според диаметъра на конкретния вал.
За какви задвижвания е подходящ съединител Giflex?
За общи промишлени задвижвания с умерени удари и вибрации — помпи, вентилатори, компресори и леки до средни транспортни линии.
Каква е цената на съединител тип Giflex?
Свържете се с Нибора ЕООД за оферта според избрания размер и форма на отвора.
