Какво представлява съединителят тип HRC
Съединителят тип HRC е еластичен съединител, при който две главини със сегментирани челюсти захващат гумен блок с шестолъчево сечение, поставен между тях. Гумният блок поема ударните натоварвания и торсионните вибрации, като едновременно компенсира малки ъглови и радиални отклонения между валовете.
Предлага се в две изпълнения — с центроващ отвор (заготовка, разстъргва се по вала при монтаж) или с конусна втулка (taper bush) за бърз демонтаж без прецизна механична обработка на вала.

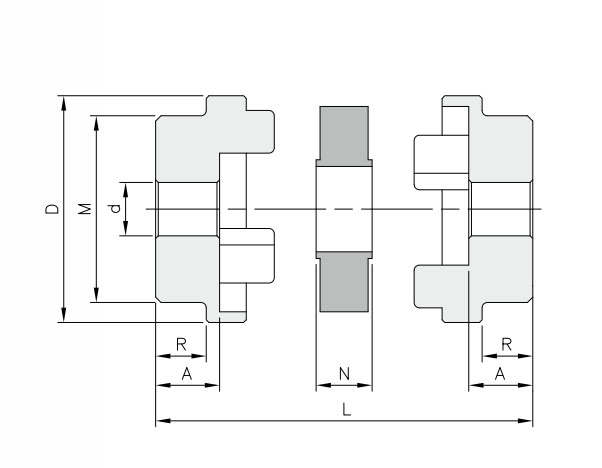

Технически данни — центроващ отвор
| SIZE | Отвор (d) mm | Отвор max (mm) | A (mm) | D (mm) | M (mm) | N (mm) | R (mm) | L (mm) | Kg |
|---|---|---|---|---|---|---|---|---|---|
| HRC 70 | 10 | 32 | 23.5 | 69 | 60 | 18.0 | 20.0 | 65.0 | 1.20 |
| HRC 90 | 10 | 42 | 30.0 | 85 | 70 | 22.5 | 26.0 | 82.5 | 2.20 |
| HRC 110 | 10 | 55 | 45.0 | 112 | 100 | 29.0 | 37.0 | 119.0 | 6.45 |
| HRC 130 | 20 | 60 | 47.5 | 130 | 105 | 35.0 | 39.0 | 130.0 | 8.00 |
| HRC 150 | 20 | 70 | 56.0 | 150 | 115 | 40.0 | 46.0 | 152.0 | 11.9 |
| HRC 180 | 28 | 80 | 70.0 | 180 | 125 | 46.0 | 58.0 | 186.0 | 18.4 |
| HRC 230 | 45 | 100 | 90.0 | 225 | 155 | 58.0 | 77.0 | 238.0 | 35.00 |
| HRC 280 | 55 | 115 | 105.5 | 275 | 206 | 72.0 | 90.0 | 283.0 | 71.00 |

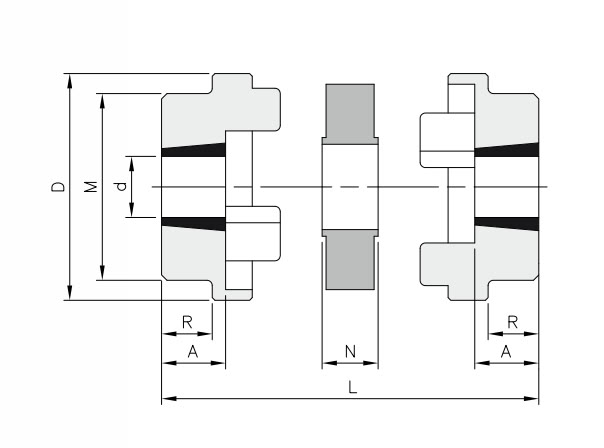

Технически данни — конусна втулка
| SIZE | Конусна втулка | Отвор min (mm) | Отвор max (mm) | A (mm) | D (mm) | M (mm) | N (mm) | R (mm) | L (mm) | Kg |
|---|---|---|---|---|---|---|---|---|---|---|
| HRC 70 | 1008 | 11 | 25 | 23.5 | 69 | 60 | 18.0 | 20.0 | 65.0 | 0.88 |
| HRC 90 | 1108 | 11 | 28 | 23.5 | 85 | 70 | 22.5 | 19.5 | 69.5 | 1.44 |
| HRC 110 | 1610 | 12 | 42 | 26.5 | 112 | 100 | 29.0 | 18.5 | 82.0 | 3.20 |
| HRC 130 | 1610 | 12 | 42 | 26.5 | 130 | 105 | 35.0 | 18.0 | 88.0 | 4.54 |
| HRC 150 | 2012 | 15 | 50 | 33.5 | 150 | 115 | 40.0 | 23.5 | 107.0 | 6.60 |
| HRC 180 | 2517 | 19 | 65 | 46.5 | 180 | 125 | 46.0 | 34.5 | 139.0 | 10.8 |
| HRC 230 | 3020 | 25 | 75 | 52.5 | 225 | 155 | 58.0 | 39.5 | 163.0 | 19.1 |
| HRC 280 | 3525 | 35 | 90 | 66.5 | 275 | 206 | 72.0 | 51.0 | 205.0 | 41.50 |
Технически характеристики
Изтегли PDF ↓Често задавани въпроси
Каква е разликата между изпълнение с центроващ отвор и с конусна втулка?
Вариантът с пилотен отвор (pilot bore) се доставя необработен и се разстъргва по точния диаметър на вала. Вариантът с конусна втулка (taper bush) използва стандартна втулка за бързо и лесно захващане и демонтаж, без механична обработка.
Какви натоварвания поема гумният блок?
Ударни натоварвания и торсионни вибрации между задвижващия и задвижвания вал, с компенсация на малки ъглови и радиални отклонения.
Каква е цената на съединител тип HRC?
Свържете се с Нибора ЕООД за оферта според избрания размер и изпълнение.
