Какво представлява съединителят тип JAW (L)
Съединителят тип JAW (L-серия) е гъвкав съединител с два еднакви чугунени полусъединителя (главини) с изпъкнали "челюсти" (jaws), между които се поставя звездообразен каучуков еластичен елемент (спайдер). Спайдерът поема ударните натоварвания и вибрациите, докато главините предават въртящия момент директно през челюстите на елементите.
Компактната конструкция и ниският момент на инерция правят този тип съединител предпочитан избор за прецизни задвижвания — сервомотори, стъпкови двигатели, помпи и малки редуктори, където е нужен минимален луфт (backlash) при предаването на момента, освен това този тип съединител е едно от най-икономичните решения в подобни случаи.
Фирма Нибора ЕООД поддържа на склад от всички размери съединители от L050 до L190. За цена се свържете с нас.

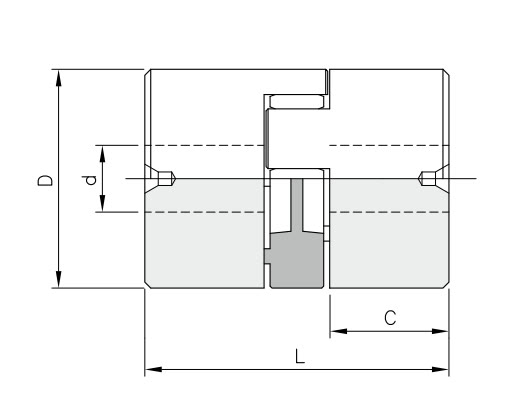

Технически данни
| SIZE | Отвор min (mm) | Отвор max (mm) | C (mm) | D (mm) | L (mm) | d (mm) | Kg |
|---|---|---|---|---|---|---|---|
| L035 | 3 | 8 | 6.6 | 16 | 20.5 | 3 | 0.04 |
| L050 | 6 | 15 | 15.6 | 28 | 43.2 | 6 | 0.16 |
| L070 | 9 | 19 | 19.0 | 35 | 50.8 | 9 | 0.33 |
| L075 | 9 | 25 | 21 | 45 | 54.7 | 9 | 0.54 |
| L090 | 9 | 28 | 21 | 54 | 54.7 | 9 | 0.80 |
| L095 | 9 | 28 | 25.5 | 54 | 63.7 | 9 | 0.95 |
| L099 | 12 | 35 | 27 | 64.5 | 72.5 | 12 | 1.52 |
| L100 | 12 | 35 | 35 | 64.5 | 88.5 | 12 | 1.85 |
| L110 | 15 | 48 | 43 | 85 | 108 | 15 | 3.65 |
| L150 | 15 | 48 | 45 | 96 | 115.4 | 15 | 4.85 |
| L190 | 19 | 55 | 54 | 115 | 133.4 | 19 | 8.90 |
| L225 | 19 | 65 | 64 | 127 | 153.4 | 19 | 12.4 |
Технически характеристики
Изтегли PDF ↓Често задавани въпроси
За какви задвижвания е подходящ съединител тип JAW?
За прецизни и компактни задвижвания с малък инерционен момент — сервоприводи, стъпкови двигатели, помпени и вентилаторни агрегати, малки редукторни линии.
Може ли еластичният елемент (спайдер) да се сменя отделно?
Да — спайдерът е износваща се част и се сменя без да е нужно да се демонтират валовете, стига да има достатъчен радиален достъп.
Каква е цената на съединител тип JAW?
Свържете се с Нибора ЕООД за оферта според избрания размер.
